방폭형 Tube LED 등기구(40W)

WTL-40

방폭형 Tube LED 등기구 (40W)
Ex db IIC T6 Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +50℃

목록으로

제품특징 제품 자료실

Ex Protection / 방폭구조

WTL-40

(40W)

Ex db IIC T6 IP66 for Zone 1/2 (가스 1, 2종 장소)

Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)

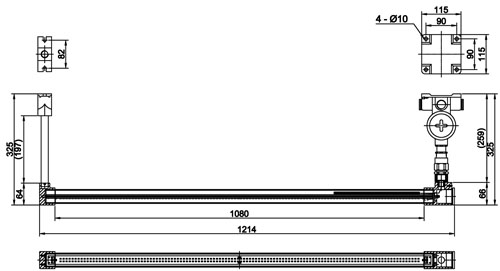

Drawing / 도면

WTL-40

Material / 재질

Mount Box 마운트박스	Die-Cast Aluminium Alloy
Mount Bracket 마운트 브라켓	None
Housing 하우징	Die-Cast Aluminium Alloy
LED Bar LED 바	Aluminium
Tube 튜브	Engineering Plastic
Painting Color 색상	Munsell No. 7.5BG 6/1.5
Weight 무게	3.7kg

Technical Data / 기술 사양

Rated Voltage 전압	AC 220V
Rated Wattage 전력	40W
Rated Frequency 전원 주파수	50/60Hz
Power Factor 역률	0.95
Entry Size (Hub) 인입부 크기	PF 22C(3/4")
Ambient Temp. 사용 주위온도	-20℃ ~ +50℃

Light Distribution Curve / 광 분포도

LED Specification / LED 사양

Wattage

전력

(W)

Luminous Flux

광속

(lm)

Luminous Efficacy

광효율

(lm/W)

Color Rendering

연색 지수

(CRI)

Color Temp.

색온도

(K)

5,488

144.4

>80

5,000 ~ 6,500

(Typ. 5,819)

제품 CAD 도면(dwg, zip) 및 관련 카달로그(pdf)

*해당 도면은 AutoCAD 2000 버전으로 작성되었습니다.

*인증서 등 기타 추가 문의사항은 홈페이지 아래 전화번호 또는 메일로 문의바랍니다.

Ex Tube LED Lighting Fixture.dwg

DOWNLOAD

Ex Tube LED Lighting Fixture.pdf

DOWNLOAD
