방폭형 LED Tank Light (20W)

FTL-LED-20

방폭형 LED Tank Light (20W)
Ex db IIC T6 Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20 ~ +50℃

목록으로

제품특징 제품 자료실

Ex Protection / 방폭구조

FTL-LED-20

Ex db IIC T6 Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)

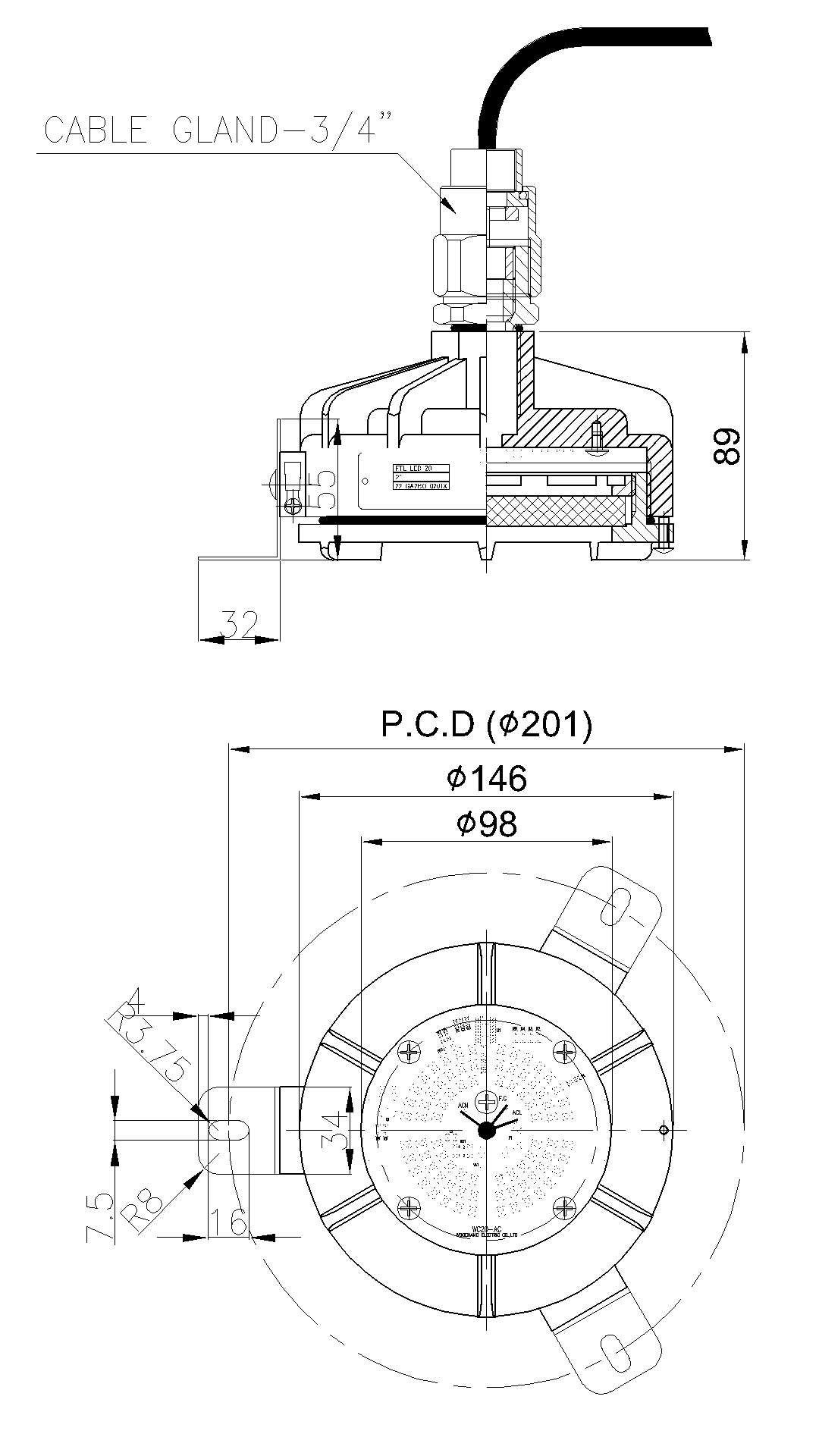

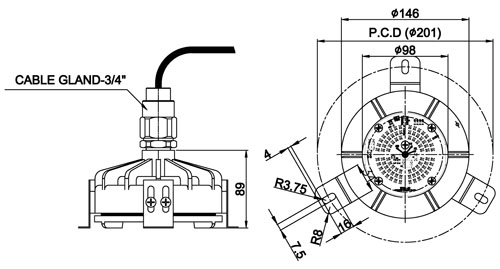

Drawing / 도면

FTL-LED-20

Material / 재질

Housing 하우징	Cast Aluminium Alloy
Cover 커버	Cast Aluminium Alloy
Lens Lock Nut 렌즈 락너트	Cast Aluminium Alloy
Lens 렌즈	Tempered Glass
Mounting Plate 다릿발	Stainless Steel
Painting Color 색상	Munsell No. 7.5BG 6/1.5
Weight 무게	2.3kg

Technical Data / 기술 사양

Rated Voltage 전압	AC 220V
Rated Wattage 전력	20W
Rated Frequency 전원 주파수	50/60Hz
Power Factor 역률	0.95
Entry Size (Hub) 인입부 크기	PF 22C(3/4")
Ambient Temp. 주위 온도	-20℃ ~ +50℃
Life Time 수명	+50,000 hr / 시간

Light Distribution Curve / 광 분포도

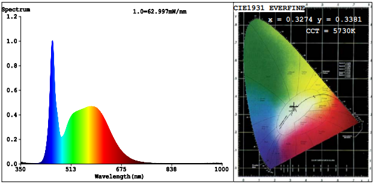

LED Specification / LED 사양

Wattage

전력

(W)

Luminous Flux

광속

(lm)

Luminous Efficacy

광효율

(lm/W)

Color Rendering

연색 지수

(CRI)

Color Temp.

색온도

(K)

1,572

78.6

>80

5,000 ~ 6,500

(Typ. 5,660)

제품 CAD 도면(dwg, zip) 및 관련 카달로그(pdf)

*해당 도면은 AutoCAD 2000 버전으로 작성되었습니다.

*인증서 등 기타 추가 문의사항은 홈페이지 아래 전화번호 또는 메일로 문의바랍니다.
