방폭형 LED 등기구 (20W)

WFLL-20D

방폭형 LED 등기구 (20W / 직결형)
Ex db IIC T6 Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20 ~ +50℃
Life Time / 수명 : + 50,000 hr / 시간

목록으로

제품특징 제품 자료실

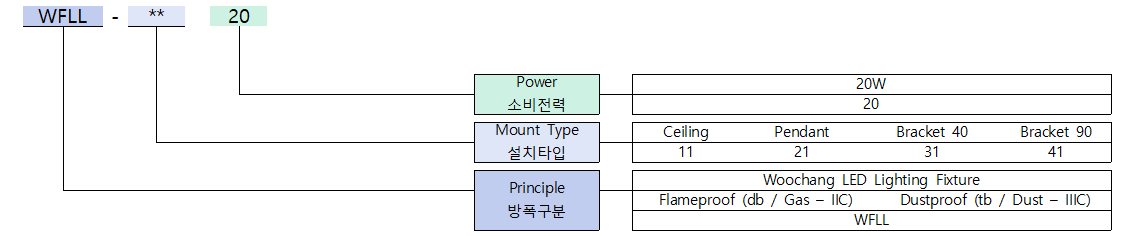

Ex Protection / 방폭구조

WFLL-20D

(20W)

Ex db IIC T6 IP66 for Zone 1/2 (가스 1, 2종 장소)

Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)

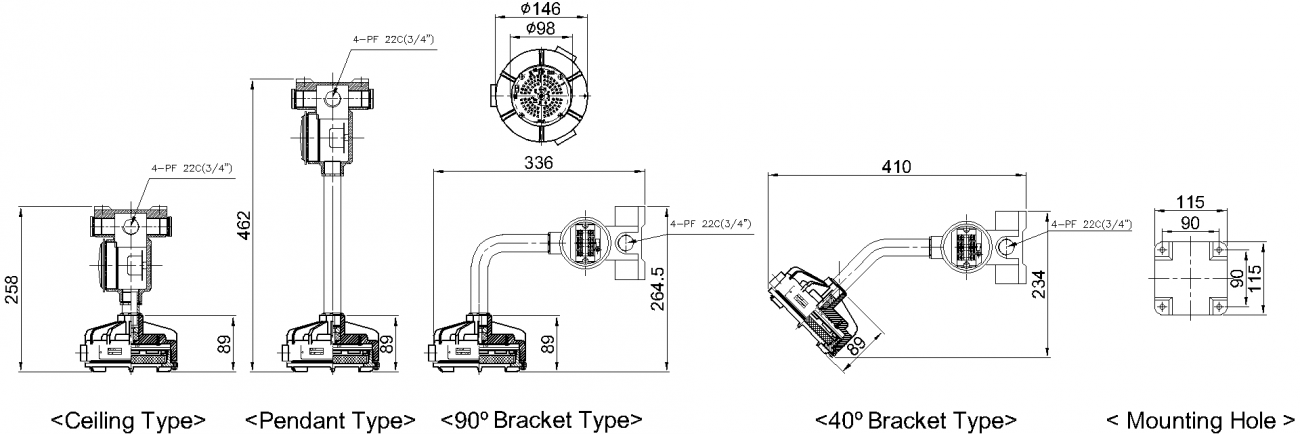

Drawing / 도면

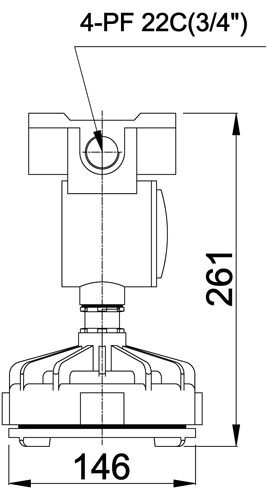

Celing Type

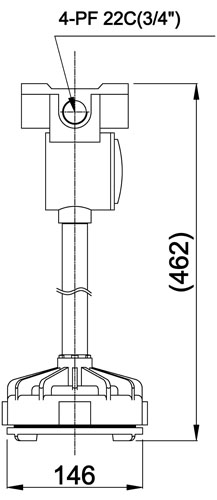

Pendant Type

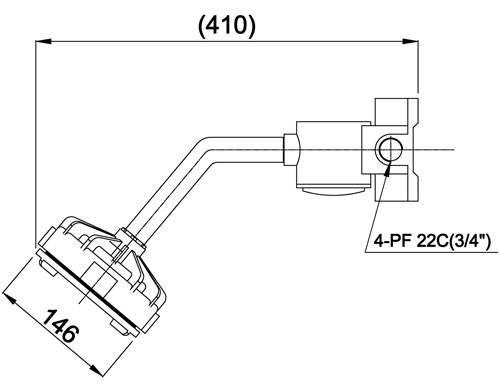

Bracket 40 Type

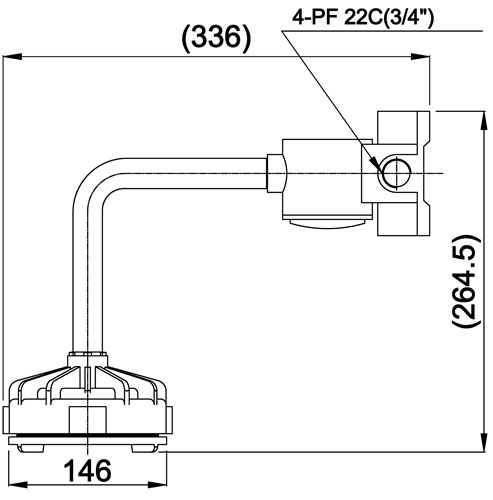

Bracket 90 Type

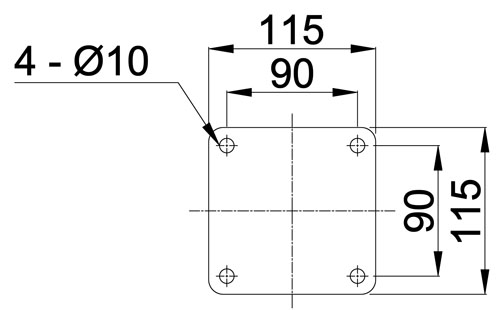

Mount Box

Material / 재질

Mount Box 마운트박스	Die-Cast Aluminium Alloy
Main Body 바디	Cast Aluminium Alloy
Cover 커버	Cast Aluminium Alloy
Lens 렌즈	Tempered Glass
Lens Lock Nut 렌즈 락너트	Cast Aluminium Alloy
Pipe 파이프	Steel
Painting Color 색상	Munsell No. 7.5BG 6/1.5

Technical Data / 기술 사양

Rated Voltage 전압	AC 220V
Rated Wattage 전력	20W
Rated Frequency 전원 주파수	50/60Hz
Power Factor 역률	0.95
Entry Size (Hub) 인입부 크기	PF 22C(3/4")
Ambient Temp. 주위 온도	-20℃ ~ +50℃
Life Time 수명	+50,000 hr / 시간

Weight / 무게

Mounting Type 설치타입	Weight (kg) 무게
Ceiling	3.7
Pendant	4.7
Bracket 40	5.7
Bracket 90	5.7

Light Distribution Curve / 광 분포도

LED Specification / LED 사양

Wattage

전력

(W)

Luminous Flux

광속

(lm)

Luminous Efficacy

광효율

(lm/W)

Color Rendering

연색 지수

(CRI)

Color Temp.

색온도

(K)

1,572

78.6

>80

5,000 ~ 6,500

(Typ. 5,660)

제품 CAD 도면(dwg, zip) 및 관련 카달로그(pdf)

*해당 도면은 AutoCAD 2000 버전으로 작성되었습니다.

*인증서 등 기타 추가 문의사항은 홈페이지 아래 전화번호 또는 메일로 문의바랍니다.
