방폭형 LED 등기구 (80~120W / 일체형)
Ex db eb IIC T5 Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T100℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Life Time / 수명 : + 50,000 hr / 시간
Ex Protection / 방폭구조
|

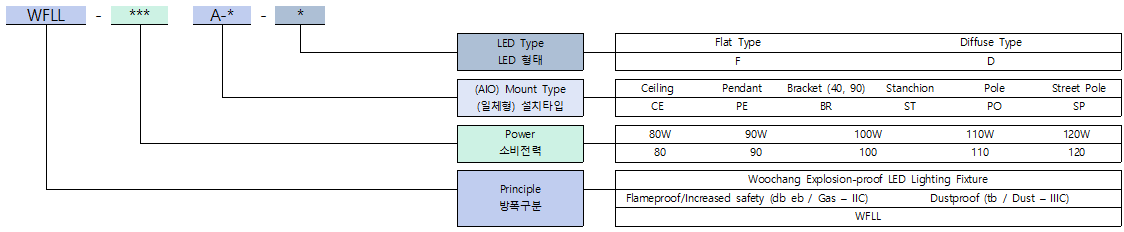

WFLL-120A WFLL-120A-P (80~120W / 일체형) |
Ex db eb IIC T5 Gb IP66 for Zone 1/2 (가스 1, 2종 장소) Ex tb IIIC T100℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소) |
Drawing / 도면
|

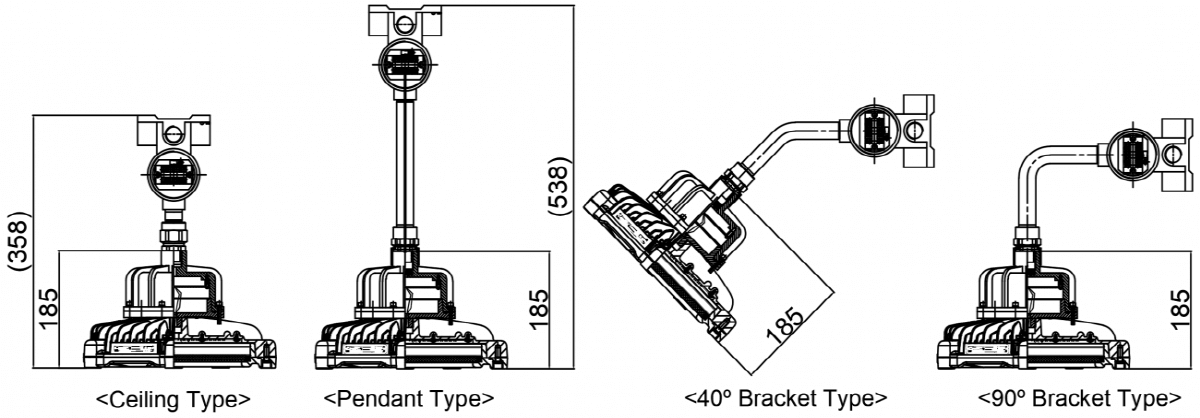

WFLL-120A |
|
|
Celing Type |
 |
|

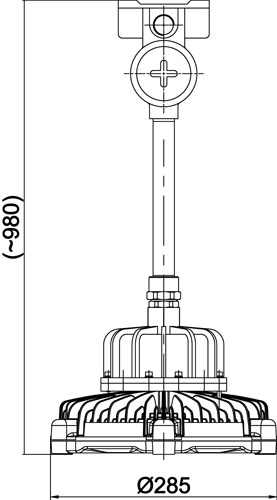

Pendant Type |
 |
|

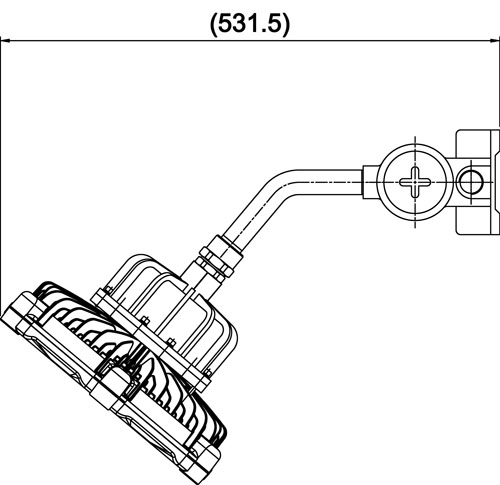

Bracket 40 Type |
 |
|

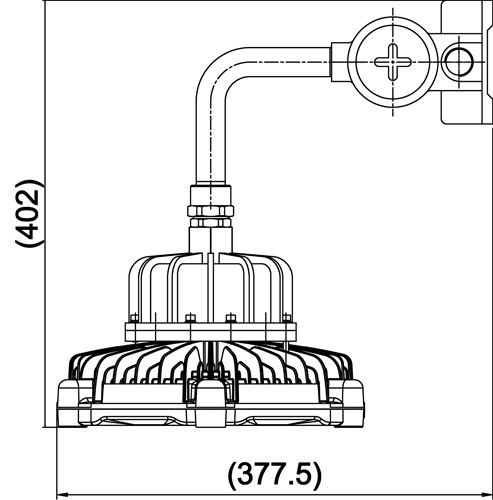

Bracket 90 Type |
 |
|

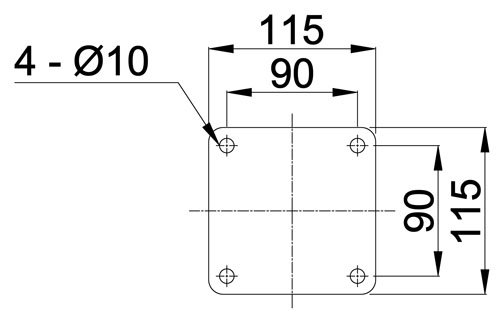

Mount Box |
 |
|

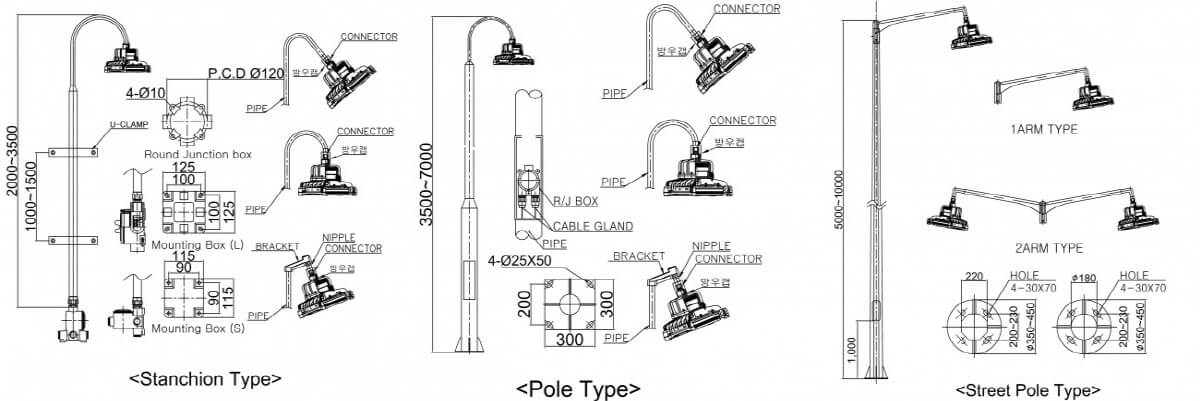

WFLL-120A-P |
|
|

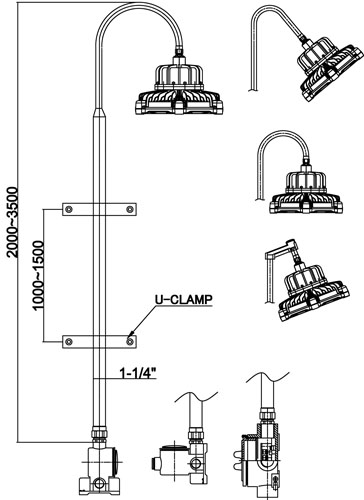

Stanchion Type |
 |
|

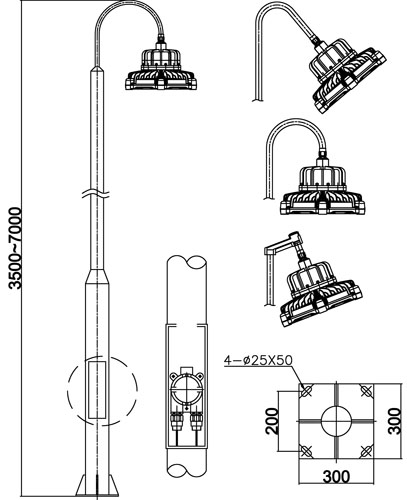

Pole Type |
 |
|

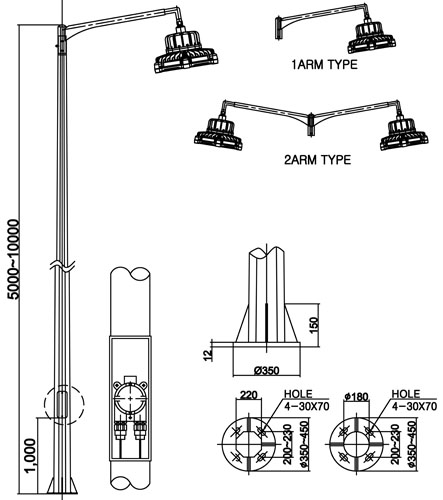

Street Pole Type |
 |
Material / 재질
|
Mount Box 마운트박스 |
Die-Cast Aluminium Alloy |
|
SMPS Housing SMPS 하우징 |
Casting Aluminium |
|
Bracket / Pipe 브라켓 / 파이프 |
Steel |
|
Main Body 바디 |
Die-Cast Aluminium Alloy |
|
Cover 커버 |
Die-Cast Aluminium Alloy |
|
Glass 유리 |
Tempered Glass |
|
Ring Nut 링너트 |
Die-Cast Aluminium Alloy |
|
Painting Color 색상 |
Munsell No. 7.5BG 6/1.5 |
Technical Data / 기술 사양
|
Rated Voltage 전압 |
AC 220V |
|
Rated Wattage 전력 |
80/100/120W |
|
Rated Frequency 전원 주파수 |
50/60Hz |
|
Power Factor 역률 |
0.95 |
|
Entry Size (Hub) 인입부 크기 |
PF 22C(3/4") |
|
Ambient Temp. 주위 온도 |
-20℃ ~ +40℃ |
|
Life Time 수명 |
+50,000 hr / 시간 |
Weight / 무게
|
Mounting Type 설치 타입 |
Weight (kg) 무게 |
| Ceiling | 8.5 |
| Pendant | 8.8 |
| Bracket | 8.9 |
Light Distribution Curve / 광 분포도
 |
LED Specification / LED 사양
|
Wattage 전력 (W) |
Luminous Flux 광속 (lm) |
Luminous Efficacy 광효율 (lm/W) |
Color Rendering 연색 지수 (CRI) |
Color Temp. 색온도 (K) |
| 80 | 11,358 | 142.5 | >82 |
5,000 ~ 6,500 (Typ. 5,700) |
| 100 | 14,075 | 139.1 | ||
| 120 | 16,429 | 136.8 |
