방폭형 LED 등기구(60~100W / 비상 배터리 타입)
Ex db IIC T6 Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Life Time / 수명 : + 50,000 hr / 시간
Ex Protection / 방폭구조
|
WELL-*B-* |
Ex db IIC T6 Gb IP66 for Zone 1/2 (가스 1, 2종 장소) Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소) |
Model Type / 전력, 설치 타입 별 모델명
|
Mount Type 설치타입 |
Wattage 전력 (상시전원) |
||
|
60W |
80W | 100W | |
|
Ceiling Type |
WELL-60B-C | WELL-80B-C | WELL-100B-C |
|
Pendant Type |
WELL-60B-P | WELL-80B-P | WELL-100B-P |
|
Bracket Type |
WELL-60B-B | WELL-80B-B | WELL-100B-B |
|
Stanchion Pole Type |
WELL-60B-SP | WELL-80B-SP | WELL-100B-SP |
Drawing / 도면
|

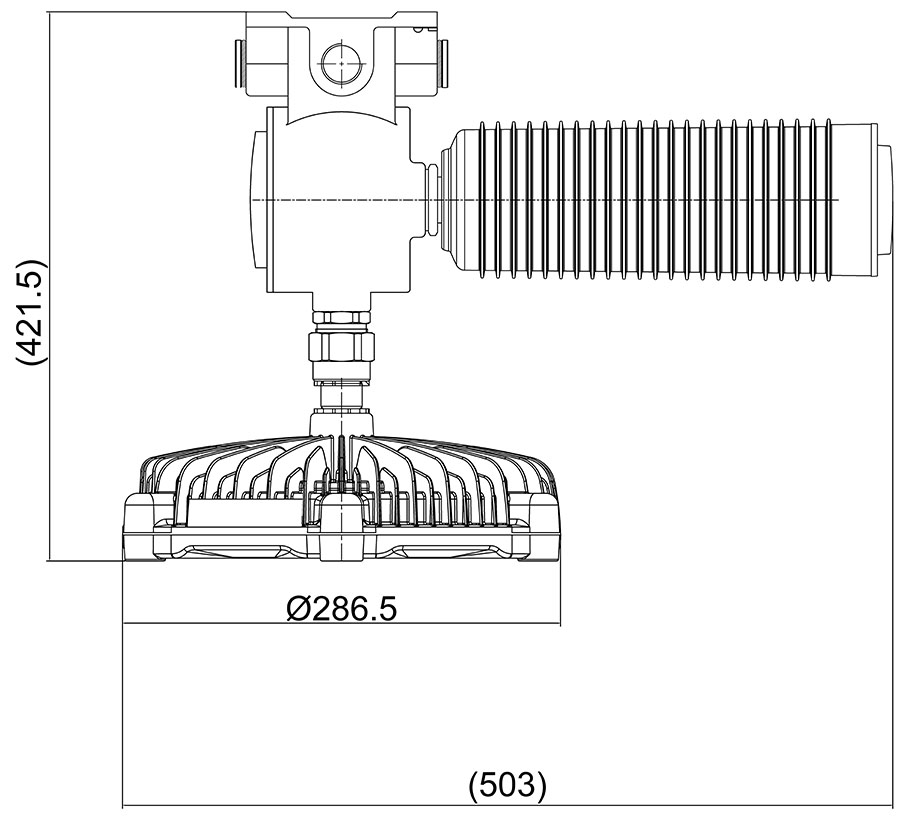

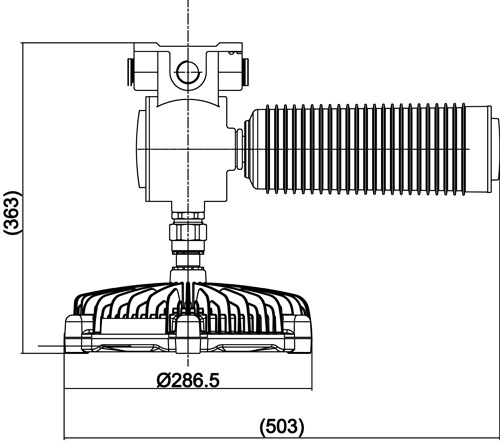

Celing Type WELL-**B-C |
 |
|

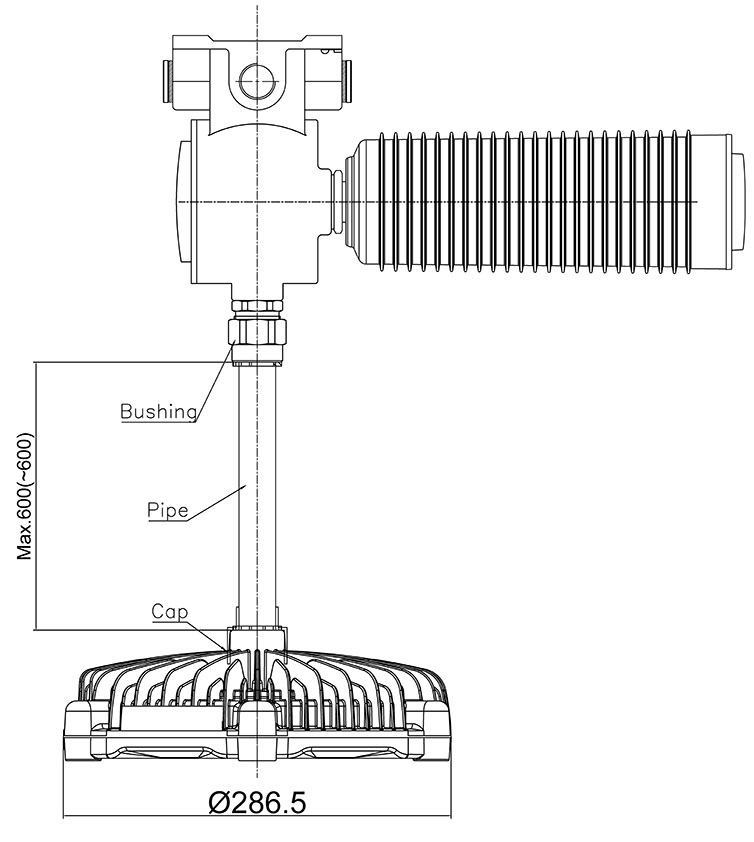

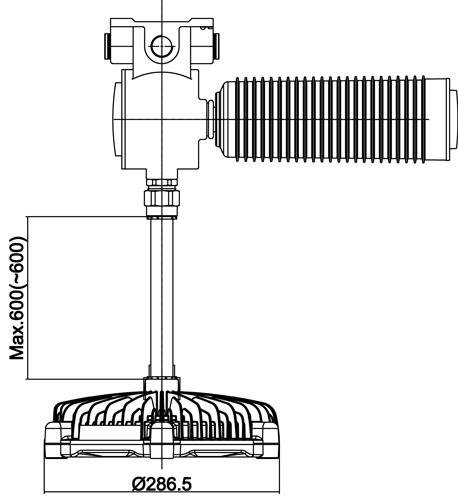

Pendant Type WELL-**B-P |
 |
|

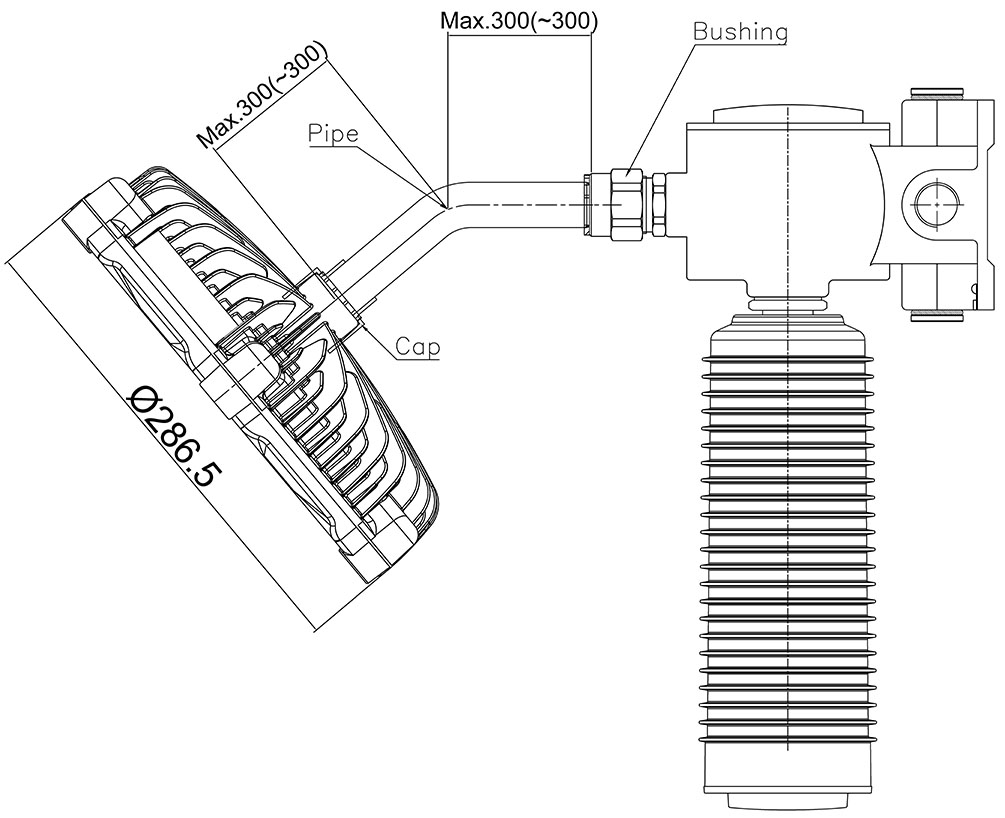

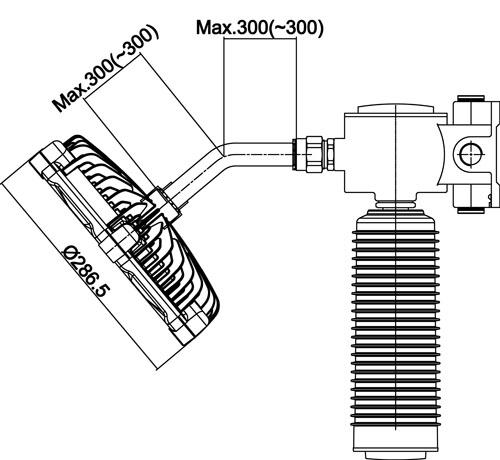

Bracket 40 Type WELL-**B-B |
 |
|

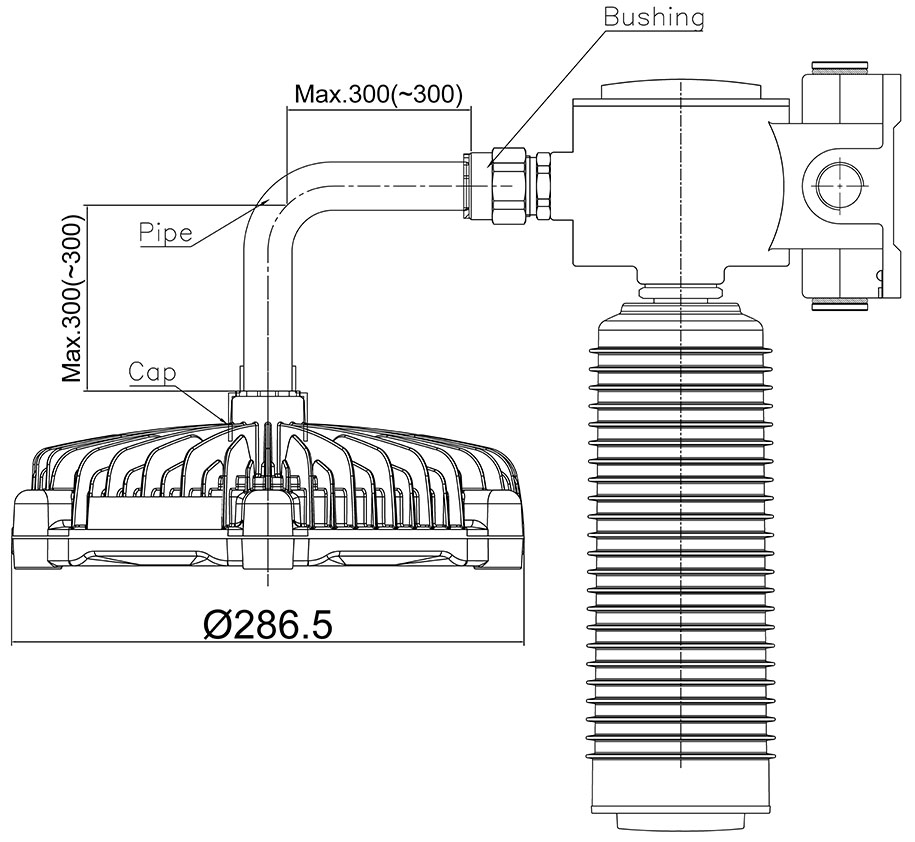

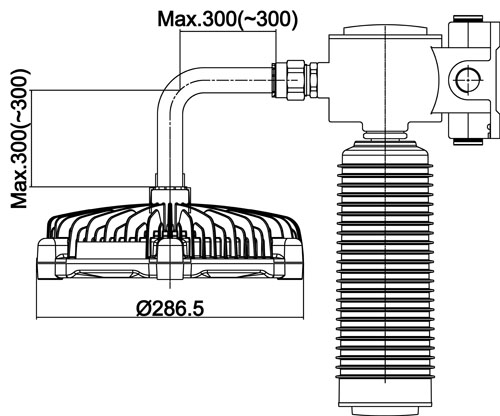

Bracket 90 Type WELL-**B-B |
 |
|

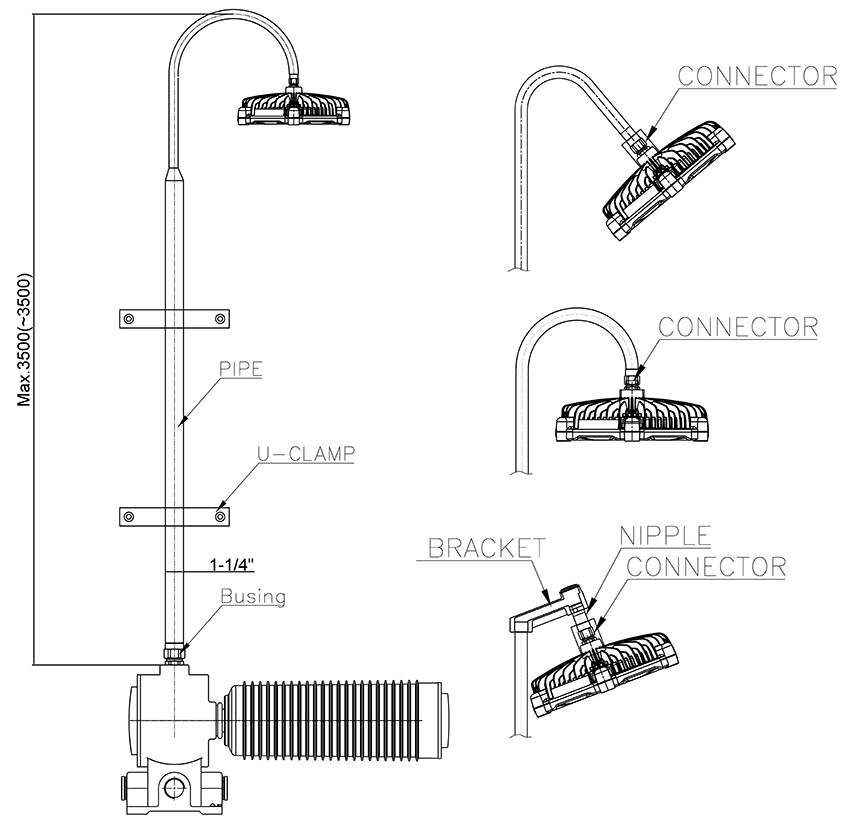

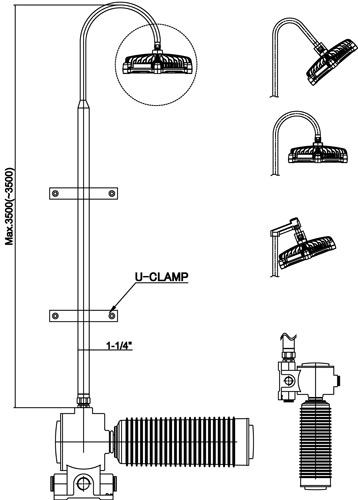

Stanchion Pole Type WELL-**B-SP |
 |
|

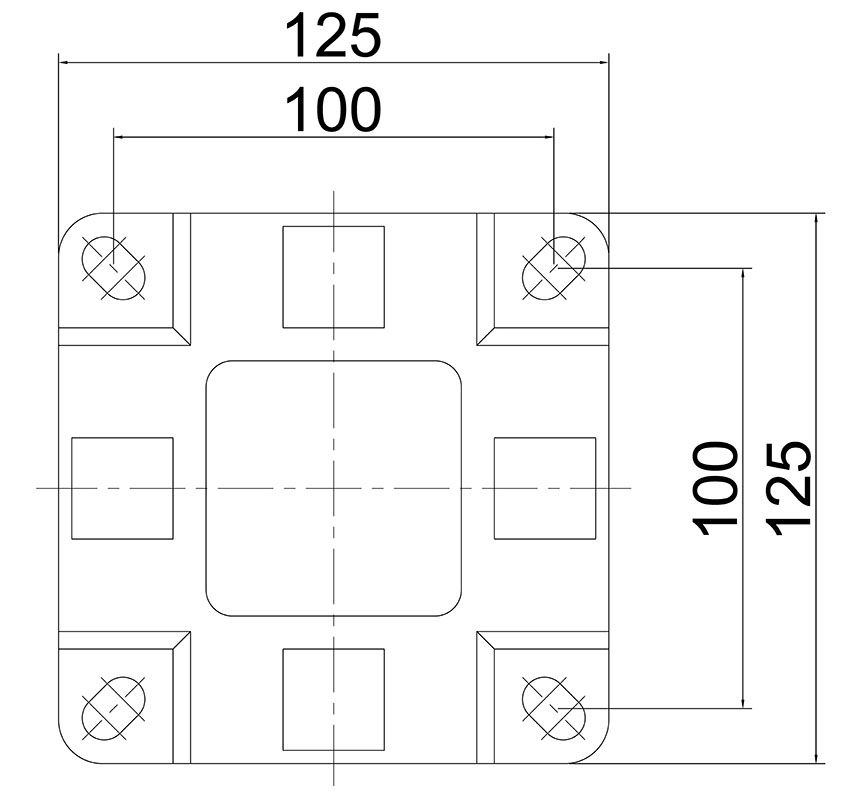

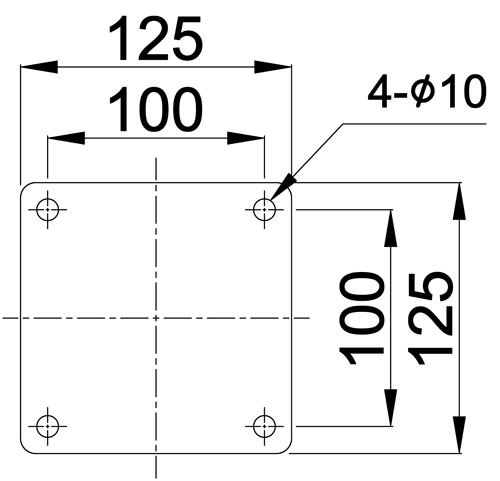

Mount Box |
 |
|

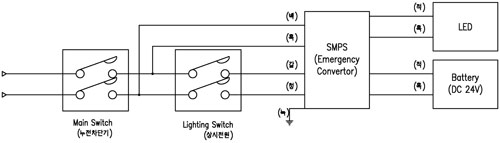

Wire Diagram 결선도 |
 |
Material / 재질
|
Mount Box 마운트박스 |
Die-Cast Aluminium Alloy |
|
SMPS Housing SMPS 하우징 |
Die-Cast Aluminium Alloy |
|
Bracket 브라켓 |
Steel |
|
Main Body 바디 |
Die-Cast Aluminium Alloy |
|
Cover 커버 |
Die-Cast Aluminium Alloy |
|
Glass 유리 |
Tempered Glass |
|
Cover Ring 커버 링 |
Die-Cast Aluminium Alloy |
|
Painting Color 색상 |
Munsell No. 7.5BG 6/1.5 |
Technical Data / 기술 사양
|
Rated Voltage 전압 |
상시전원 : AC 220V 배터리 : DC 24V |
|
Rated Wattage 전력 |
상시전원 : 60/80/100W 배터리 : 30W(1시간) |
|
Rated Frequency 전원 주파수 |
50/60Hz |
|
Power Factor 역률 |
0.95 |
|
Entry Size (Hub) 인입부 크기 |
PF 22C(3/4") |
|
Battery Charge 배터리 충전 |
완전충전까지 48시간 (상시 충전) |
Weight / 무게
|
Mounting Type 설치 타입 |
Weight (kg) 무게 |
| Ceiling | 11.8 |
| Pendant | 12.1 |
| Bracket 40 / 90 | 12.2 |
Light Distribution Curve / 광 분포도
 |
LED Specification / LED 사양
|
Wattage 전력 (W) |
Luminous Flux 광속 (lm) |
Luminous Efficacy 광효율 (lm/W) |
Color Rendering 연색 지수 (CRI) |
Color Temp. 색온도 (K) |
|
30 (EMG) (비상시) |
2,635.7 | 87.86 | >82 |
5,000 ~ 6,500 (Typ. 5,700) |
| 60 | 9,108.5 | 153.86 | ||
| 80 | 11,927.7 | 154.43 | ||
| 100 | 14,665.4 | 150.66 |
