Ex Protection / 방폭구조
|
WFLL-D-Series |
Ex de IIC T6 IP66 for Zone 1/2 (가스 1, 2종 장소) |
|
WDLL-TD-Series |
Ex tD A21 IP66 T85℃ for Zone 21/22 (분진 21, 22종 장소) |
| WFLL-S-Series | Ex de IIC T5/T4 IP66 for Zone 1/2 (가스 1, 2종 장소) |
| WRLL-N-Series | Ex e nR II T6 IP66 for Zone 2 (가스 2종 장소) |
Drawing / 도면
|
WFLL-D/WDLL-TD/WRLL-N-Series (직결형) (WRLL-N-Series Pole Type X/없음) |
|
|

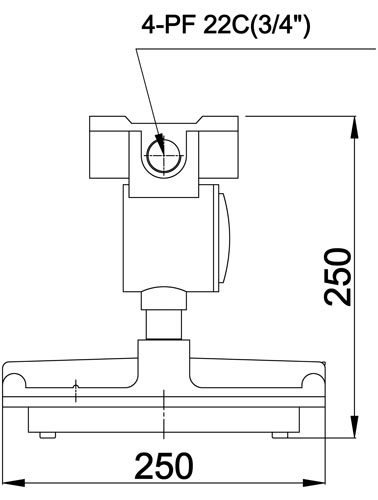

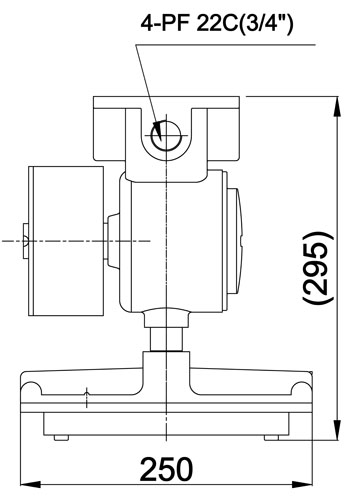

Celing Type |
 |
|

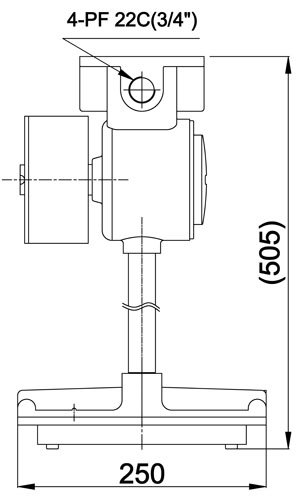

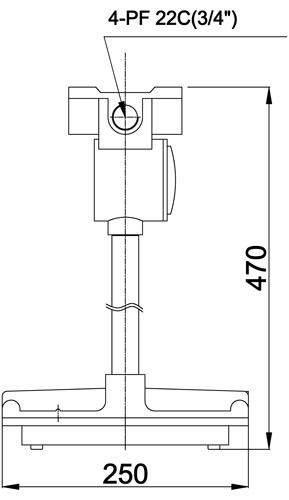

Pendant Type |
 |
|

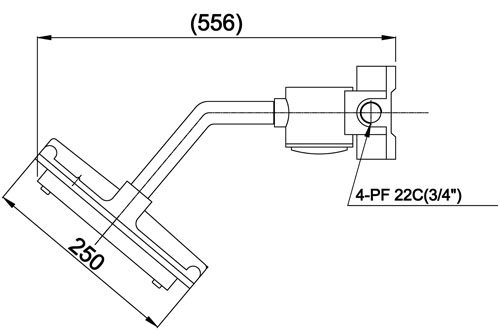

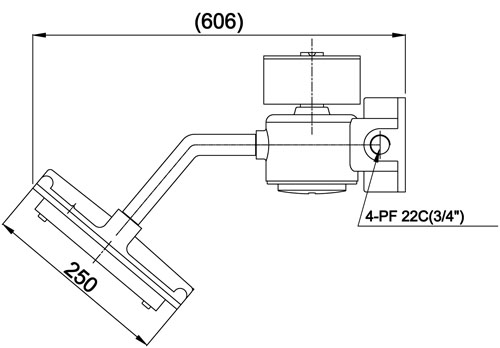

Bracket 40 Type |
 |
|

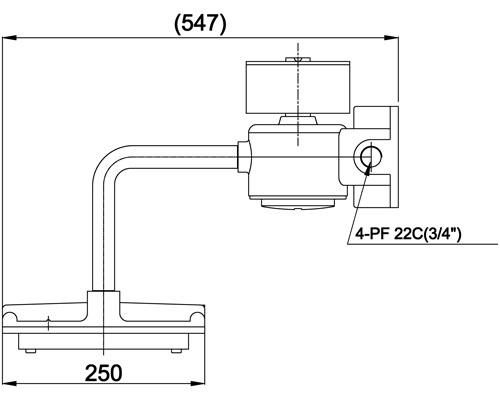

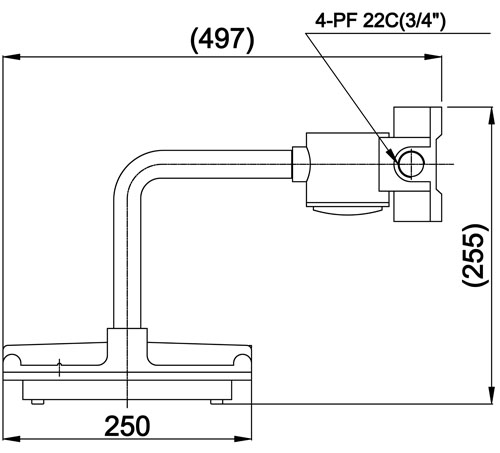

Bracket 90 Type |
 |
|

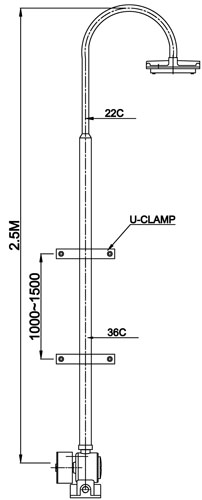

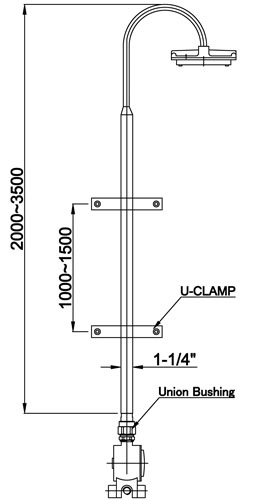

Pole Type |
 |
|

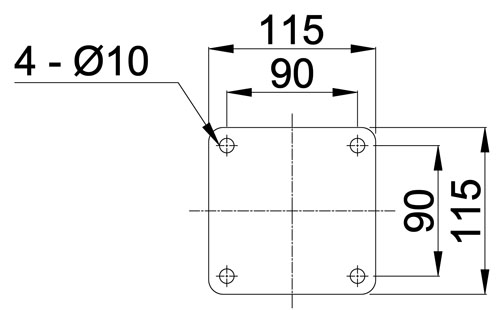

Mount Box |
 |
|
WFLL-S-Series (확산형) |
|
|
Celing Type |
 |
|
Pendant Type |
 |
|
Bracket 40 Type |
 |
|
Bracket 90 Type |
 |
|
Pole Type |
 |
|

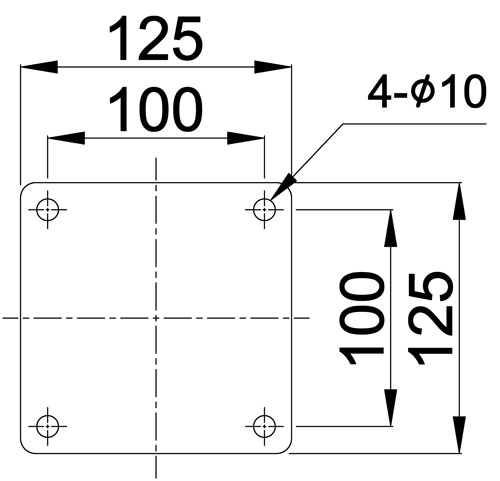

Mount Box |
 |
Material / 재질
|
Mount Box 마운트박스 |
Die-Cast Aluminium Alloy |
|
SMPS Housing SMPS 하우징 |
Cast Aluminium Alloy (WFLL-S-Series) |
|
Bracket 브라켓 |
Steel |
|
Main Body 바디 |
Die-Cast Aluminium Alloy |
|
Cover 커버 |
Die-Cast Aluminium Alloy |
|
Glass 유리 |
Tempered Glass |
|
Cover Ring 커버 링 |
Die-Cast Aluminium Alloy |
|
Pipe 파이프 |
Steel (Pole Type) |
|
Painting Color 색상 |
Munsell No. 7.5BG 6/1.5 |
Technical Data / 기술 사양
|
Rated Voltage 전압 |
AC 220V |
|
Rated Wattage 전력 |
30/40/50/60W |
|
Rated Frequency 전원 주파수 |
50/60Hz |
|
Power Factor 역률 |
0.95 |
|
Entry Size (Hub) 인입부 크기 |
PF 22C(3/4") |
|
Ambient Temp. 주위 온도 |
-20℃ ~ +40℃ |
|
Life Time 수명 |
+50,000 hr / 시간 |
Weight / 무게
|
Model 모델명 |
Weight(kg) 무게 |
|||
|
Ceiling |
Pendant |
Bracket 40 / 90 |
Pole |
|
|
WFLL-D-** WDLL-TD-** |
5 | 5.3 | 5.4 | 13.3 |
| WFLL-S-** | 6.7 | 7 | 7.1 | 15 |
| WRLL-N-** | 4.5 | 4.8 | 4.9 | - |
Light Distribution Curve / 광 분포도
 |
LED Specification / LED 사양
|
Wattage 전력 (W) |
Luminous Flux 광속 (lm) |
Luminous Efficacy 광효율 (lm/W) |
Color Rendering 연색 지수 (CRI) |
Color Temp. 색온도 (K) |
|
30 |
4123 | 141.2 | >82 |
5,000 ~ 6,500 (Typ. 5,700) |
| 40 | 5567 | 139.2 | ||
| 50 | 6633 | 137.1 | ||
| 60 | 7997 | 134.5 |
