방폭형 LED 등기구 (80/100/120W,150W)
WFLL-D-120D/150D : Ex d for Zone 1, 2 (가스 1, 2종 장소)
WDLL-TD-120D/150D : Ex tD for Zone 21, 22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Life Time / 수명 : + 50,000 hr / 시간
Ex Protection / 방폭구조
|
WFLL-D-120D (80/100/120W) |
Ex d IIC T6 IP65 for Zone 1/2 (가스 1, 2종 장소) |
|
WDLL-TD-120D (80/100/120W) |
Ex tD A21 IP65 T85℃ for Zone 21/22 (분진 21, 22종 장소) |
|
WFLL-D-150D (150W) |
Ex d IIC T5 IP65 for Zone 1/2 (가스 1, 2종 장소) |
|
WDLL-TD-150D (150W) |
Ex tD A21 IP65 T100℃ for Zone 21/22 (분진 21, 22종 장소) |
Drawing / 도면
|

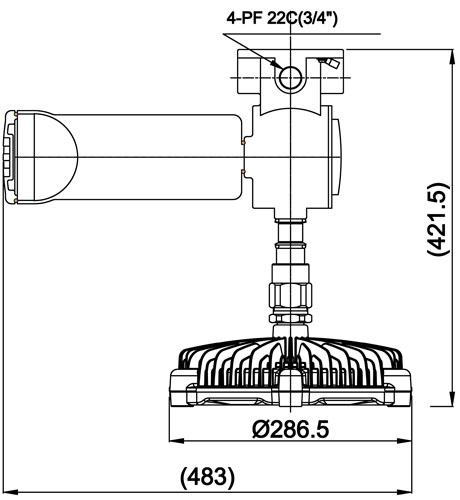

WFLL-D-120D/WDLL-TD-120D (80/100/120W) |
|
|
Celing Type |
 |
|

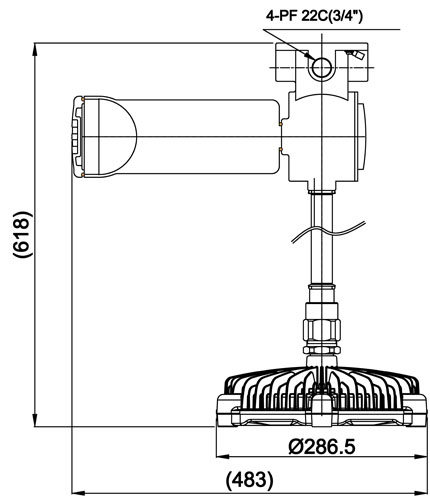

Pendant Type |
 |
|

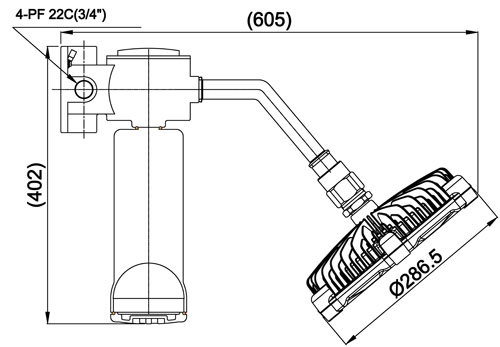

Bracket 40 Type |
 |
|

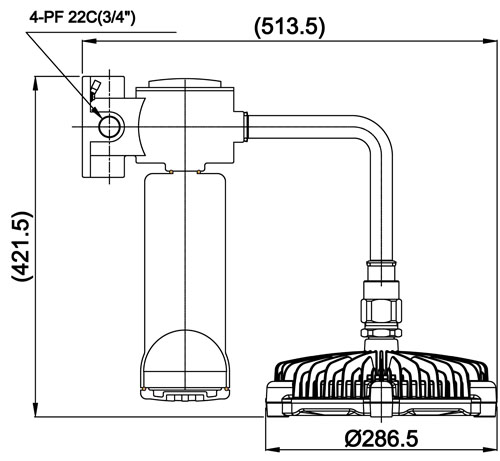

Bracket 90 Type |
 |
|

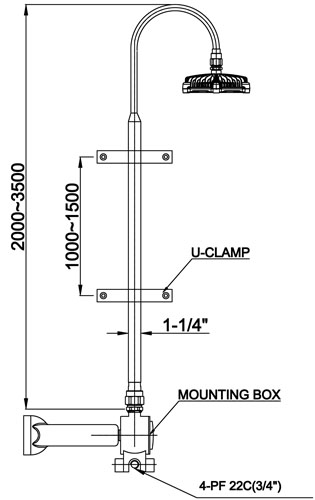

Pole Type |
 |
|

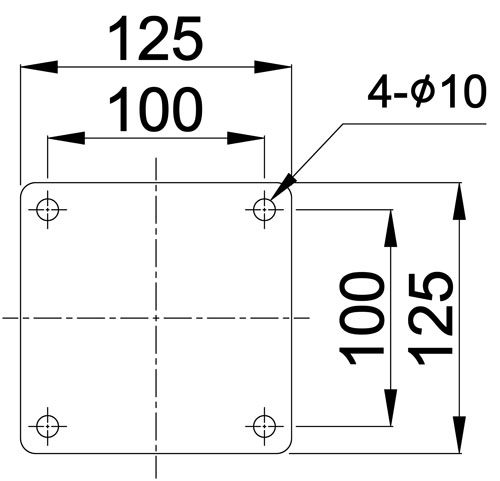

Mount Box |
 |
|

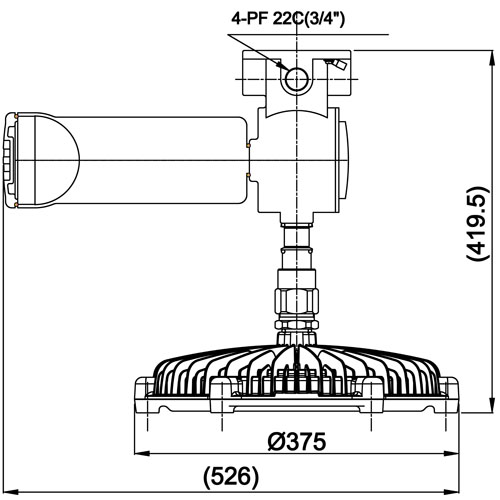

WFLL-D-150D/WDLL-TD-150D (150W) |
|
|
Celing Type |
 |
|

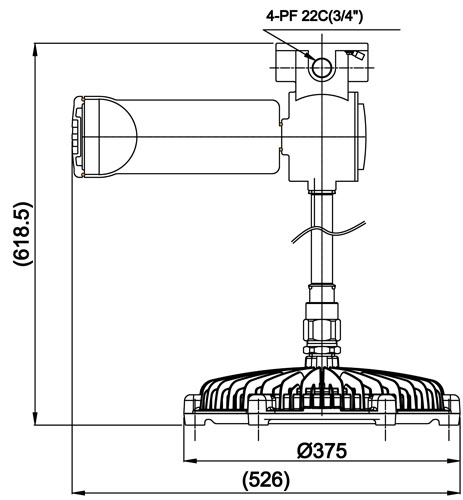

Pendant Type |
 |
|

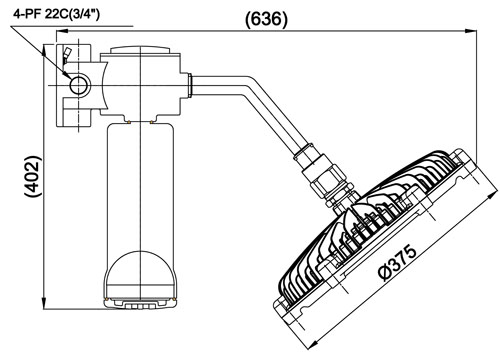

Bracket 40 Type |
 |
|

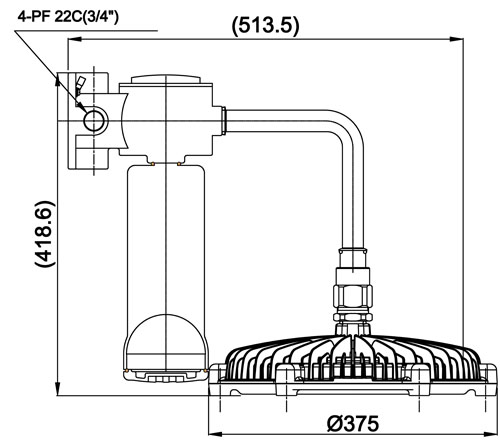

Bracket 90 Type |
 |
|

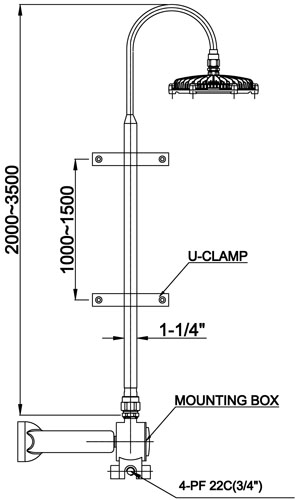

Pole Type |
 |
|
Mount Box |
 |
Material / 재질
|
Mount Box 마운트박스 |
Die-Cast Aluminium Alloy |
|
SMPS Housing SMPS 하우징 |
Die-Cast Aluminium Alloy |
|
Bracket 브라켓 |
Steel |
|
Main Body 바디 |
Cast Aluminium Alloy |
|
Cover 커버 |
Cast Aluminium Alloy |
|
Glass 유리 |
Tempered Glass |
|
Cover Ring 커버 링 |
Cast Aluminium Alloy |
|
Pipe 파이프 |
Steel |
|
Painting Color 색상 |
Munsell No. 7.5BG 6/1.5 |
Technical Data / 기술 사양
|
Rated Voltage 전압 |
AC 220V |
|
Rated Wattage 전력 |
80/100/120W 150W |
|
Rated Frequency 전원 주파수 |
50/60Hz |
|
Power Factor 역률 |
0.95 |
|
Entry Size (Hub) 인입부 크기 |
PF 22C(3/4") |
|
Ambient Temp. 주위 온도 |
-20℃ ~ +40℃ |
|
Life Time 수명 |
+50,000 hr / 시간 |
Weight / 무게
|
Model 모델명 |
Weight(kg) 무게 |
|||
|
Ceiling |
Pendant |
Bracket 40 / 90 |
Pole |
|
|
WFLL-D-120D WDLL-TD-120D |
11.3 | 11.6 | 11.7 | 19.6 |
|
WFLL-D-150D WDLL-TD-150D |
12.6 | 12.9 | 13 | 20.9 |
Light Distribution Curve / 광 분포도
 |
LED Specification / LED 사양
|
Wattage 전력 (W) |
Luminous Flux 광속 (lm) |
Luminous Efficacy 광효율 (lm/W) |
Color Rendering 연색 지수 (CRI) |
Color Temp. 색온도 (K) |
| 80 | 11358 | 142.5 | >82 |
5,000 ~ 6,500 (Typ. 5,700) |
| 100 | 14075 | 139.1 | ||
| 120 | 16429 | 136.8 | ||
| 150 | 22050 | 147 |
