방폭형 LED 등기구 (30~120W / 교체형)
Ex db eb IIC T5 Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T100℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Life Time / 수명 : + 50,000 hr / 시간
Ex Protection / 방폭구조
|
WELL-60R WELL-120R WELL-120P |
Ex db eb IIC T5 Gb IP66 for Zone 1/2 (가스 1, 2종 장소) Ex tb IIIC T100℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소) |
Model Type / 타입 별 모델명
|
Model Type 모델 타입 |
Wattage 전력 |
|
|
30~60W |
80~120W | |
|
Round Box Type 라운드박스 |
WELL-60R | WELL-120R |
|
Pipe Connection Type 전선관 연결 |
- | WELL-120P |
Drawing / 도면
|

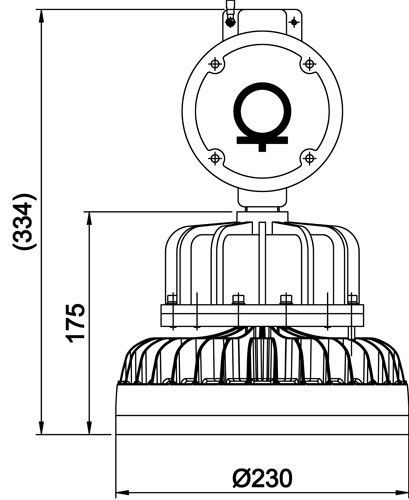

WELL-60R |
 |
|

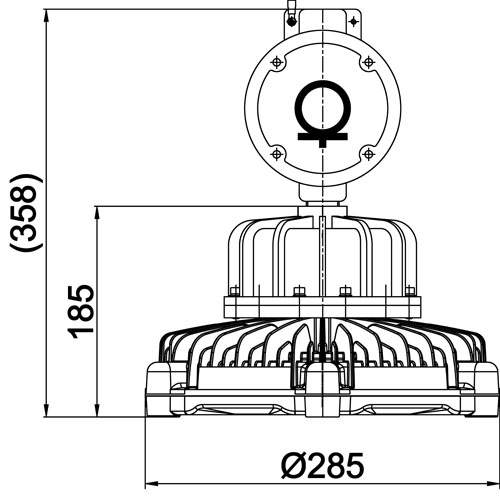

WELL-120R |
 |
|

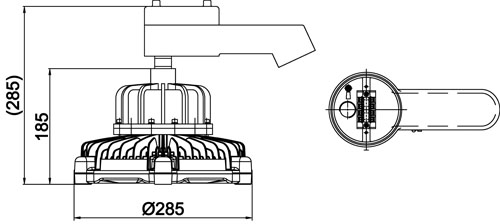

WELL-120P |
 |
Material / 재질
|
Mount Box 마운트박스 |
Die-Cast Aluminium Alloy (R Type) Cast Aluminium Alloy (P Type) |
|
SMPS Housing SMPS 하우징 |
Casting Aluminium |
|
Bracket / Pipe 브라켓 / 파이프 |
Steel |
|
Main Body 바디 |
Die-Cast Aluminium Alloy |
|
Cover 커버 |
Die-Cast Aluminium Alloy |
|
Glass 유리 |
Tempered Glass |
|
Ring Nut 링너트 |
Die-Cast Aluminium Alloy |
|
Painting Color 색상 |
Munsell No. 7.5BG 6/1.5 |
Technical Data / 기술 사양
|
Rated Voltage 전압 |
AC 220V |
|
Rated Wattage 전력 |
30/40/50/60W (WELL-60R) 80/100/120W (WELL-120R/P) |
|
Rated Frequency 전원 주파수 |
50/60Hz |
|
Power Factor 역률 |
0.95 |
|
Entry Size (Hub) 인입부 크기 |
PF/NPT 3/4" ,1", 1-1/4" (22C, 28C, 36C) M25, M32, M40 (1.5P) |
|
Ambient Temp. 주위 온도 |
-20℃ ~ +40℃ |
|
Life Time 수명 |
+50,000 hr / 시간 |
Weight / 무게
|
Model 모델명 |
Weight 무게 |
| WELL-60R | 6.1kg |
| WELL-120R | 8.2kg |
| WELL-120P | 8.8kg |
Light Distribution Curve / 광 분포도
| WELL-60R |  |
| WELL-120R |  |
| WELL-120P |
LED Specification / LED 사양
|
Wattage 전력 (W) |
Luminous Flux 광속 (lm) |
Luminous Efficacy 광효율 (lm/W) |
Color Rendering 연색 지수 (CRI) |
Color Temp. 색온도 (K) |
|
30 |
4,123 | 141.2 | >82 |
5,000 ~ 6,500 (Typ. 5,700) |
| 40 | 5,567 | 139.2 | ||
| 50 | 6,633 | 137.1 | ||
| 60 | 7,997 | 134.5 | ||
| 80 | 11,358 | 142.5 | ||
| 100 | 14,075 | 139.1 | ||
| 120 | 16,429 | 136.8 |
