방폭형 Hoist Pendant Switch Box

WHPS

방폭형 Hoist Pendant Switch Box
Ex db IIB+H2 T6 Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃

목록으로

제품특징 제품 자료실

Ex Protection / 방폭구조

WHPS	Ex db IIB+H2 T6 Gb IP66 for Zone 1/2 (가스 1, 2종 장소) Ex tb IIIC T85℃ Db IP66 for Zone 21/22 (분진 21, 22종 장소)

Material / 재질

Body & Cover

바디 & 커버

Cast Aluminium Alloy

Electric / 정격 사양

Rated Voltage

전압

Max. 220 Vac

Rated Frequency

전원 주파수

50/60Hz

Rated Current

전류

Max. 6 A

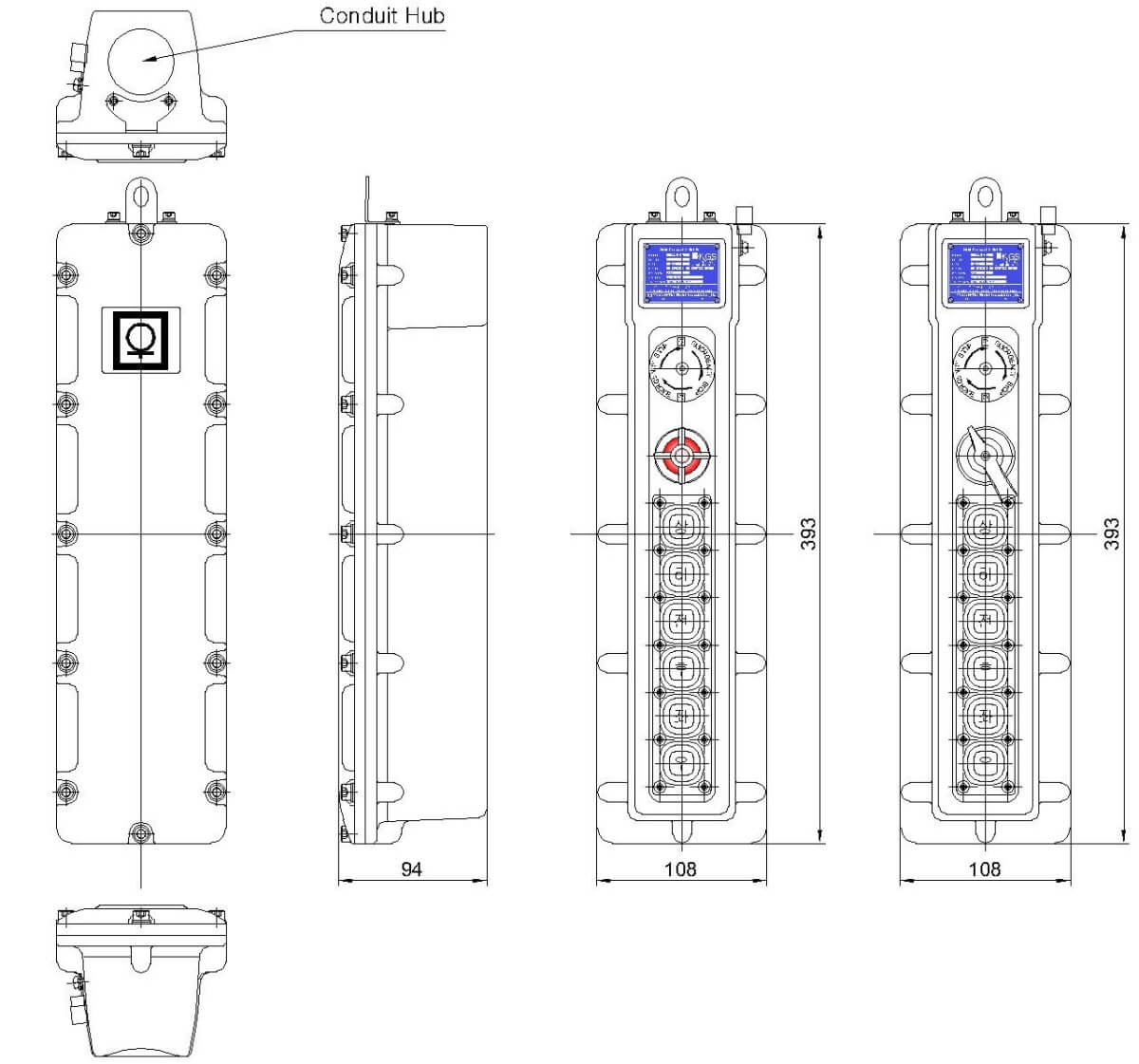

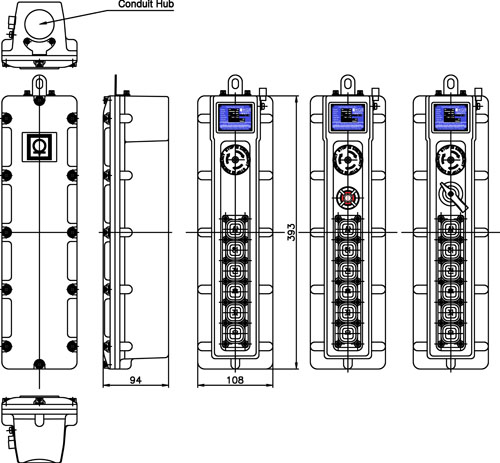

Drawing / 도면

WHPS

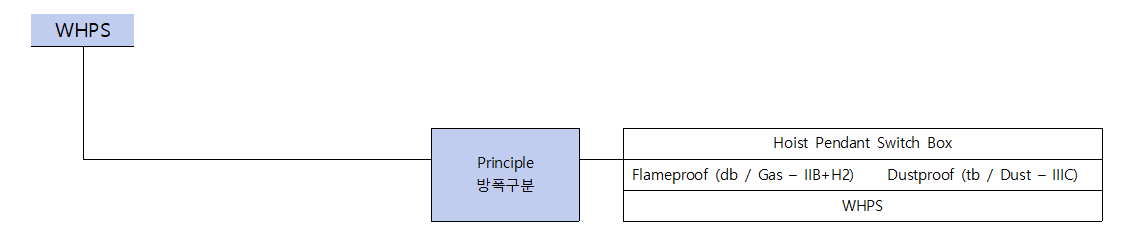

Specification / 사양

Model

모델명

Push Button

누름 버튼

Top Side Switch

상단 스위치

Conduit Hub / 인입부

PF/NPT

Metric

WHPS

1 or 2 Stage

1단, 2단 버튼

2, 4, 6EA

Max. 2EA

Emergency

Selector

Pilot Lamp

1/2"(16C)

3/4"(22C)

1"(28C)

1-1/4"(36C)

M20x1.5P

M25x1.5P

M30x1.5P

M32x1.5P

M40x1.5P

Custom Symbol

버튼기호

제품 CAD 도면(dwg, zip) 및 관련 카달로그(pdf)

*해당 도면은 AutoCAD 2000 버전으로 작성되었습니다.

*인증서 등 기타 추가 문의사항은 홈페이지 아래 전화번호 또는 메일로 문의바랍니다.

Ex Hoist Pendant Switch Box.dwg

DOWNLOAD

Ex Hoist Pendant Switch Box.pdf

DOWNLOAD
