압력방폭형(pz) Control Panel

압력방폭형 Control Panel
Ex pz for Zone 2 (가스 2종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃

제품특징 제품 자료실

Panel Specification / 판넬 사양

Model 모델명	Panel Size 판넬 치수	Ex Protection 방폭구조	Electric 정격 사양
Model 모델명	*WHD*	Ex Protection 방폭구조	Electric 정격 사양
DCS	600 * 750 * 350	Ex pz II T4	AC 220V 60Hz
PC-101	600 * 1200 * 400	Ex pz II T4	AC 220V 60Hz
PC-102	1000 * 1600 * 500	Ex pz II T4	AC 460V 60Hz
PC-103	1400 * 1450 * 450	Ex pz II T4	AC 380/220V 60Hz
PC-107	1400 * 1500 * 800	Ex pz IIB+H2 T4	Main Power : AC 440V, 200A Control Power : AC 220V/110V
BT-101	780 * 1840 * 440	Ex pz II T4	AC 220V 60Hz

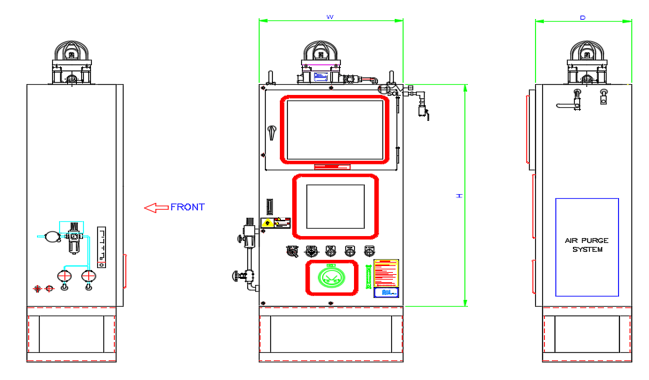

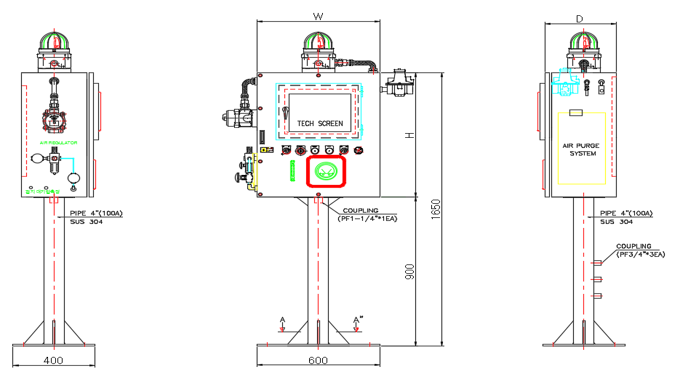

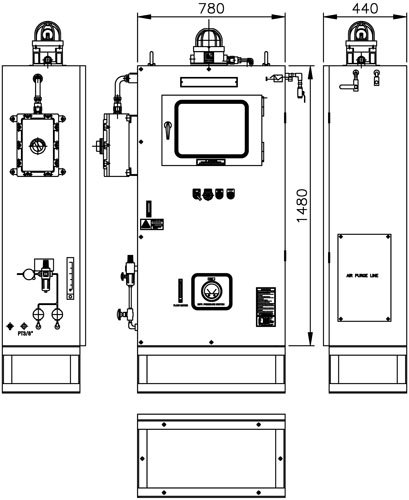

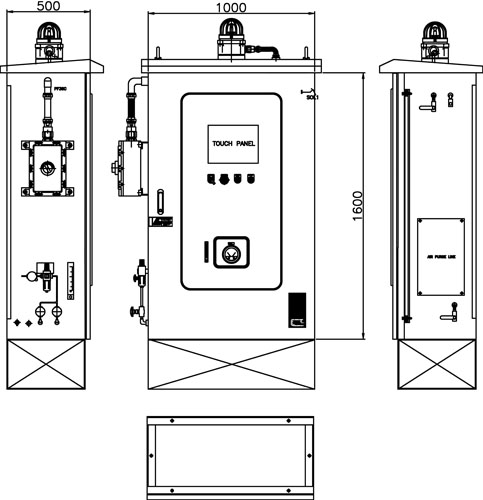

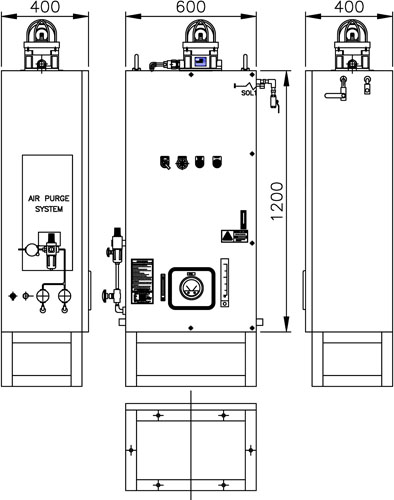

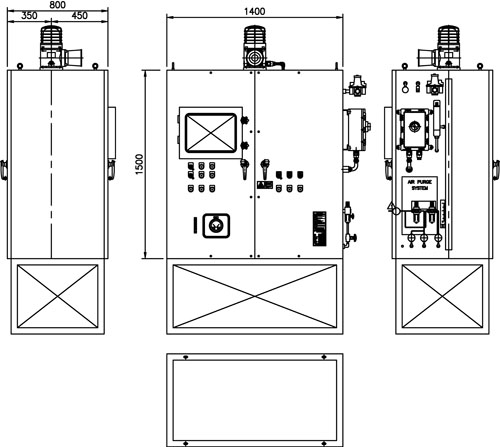

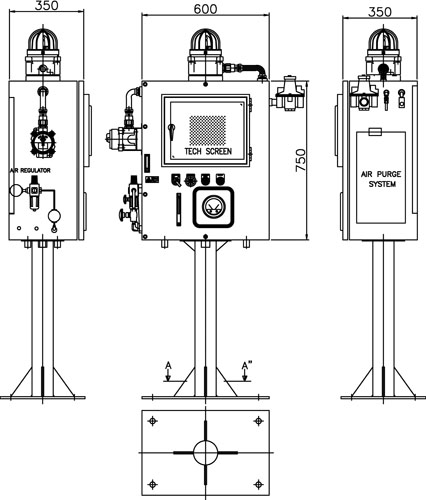

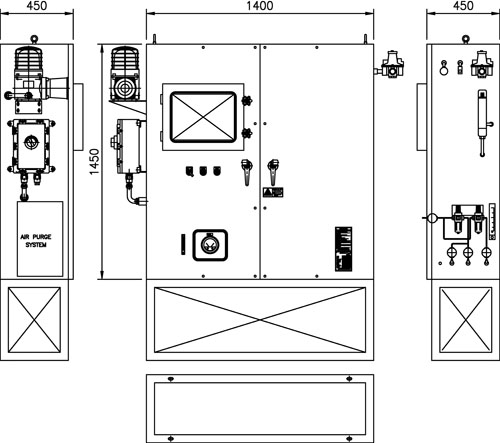

Drawing / 도면

Material / 재질

Body & Cover

바디 & 커버

Stainless Steel or Steel

Pressurize Protection Spec. / 압력 보호 사양

Protection Gas 보호가스	Air or N2
Protection Gas Pressure 보호가스 공급압력	0.4~0.6MPa
Min. / Max. Positive Pressure 최소 / 최대 양압	50Pa / 600Pa
Min. Gas Flow 최소 유량	20L/min

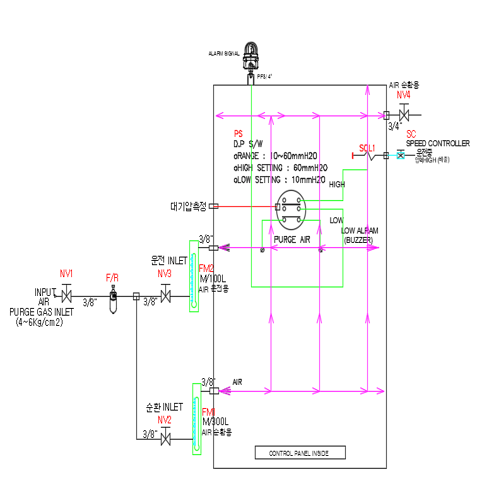

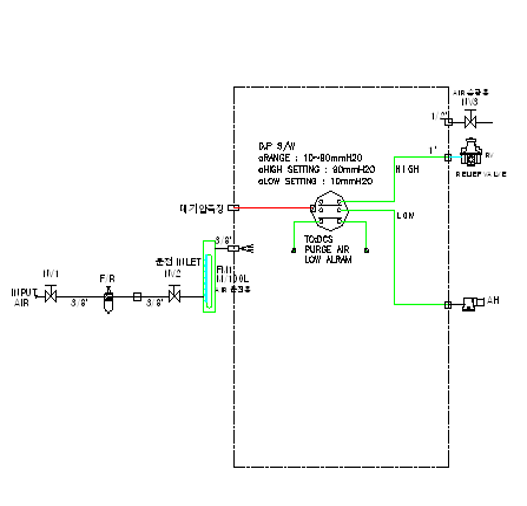

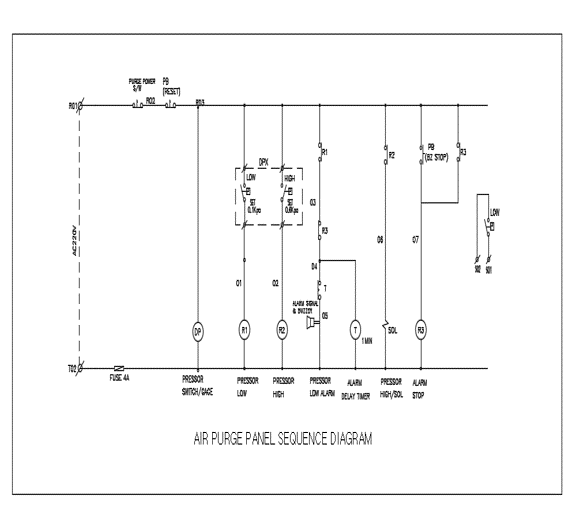

Flow Chart / 흐름도(예시)

제품 CAD 도면(dwg, zip) 및 관련 카달로그(pdf)

*해당 도면은 AutoCAD 2000 버전으로 작성되었습니다.

*추가 문의사항은 홈페이지 아래 전화번호 또는 메일로 문의바랍니다.

Ex Control Panel(p type).zip

Ex Control Panel(p type).pdf
