방폭형 Combination Motor Start Box
Ex d for Zone 1/2 (가스 1, 2종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃

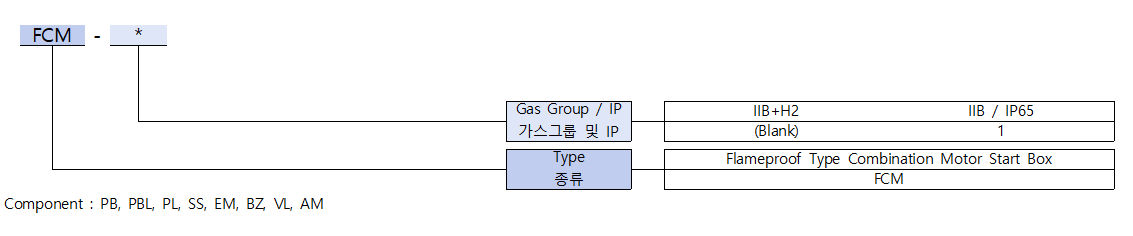

Box Specification / 박스 사양
|
Model 모델명 |
Box Size / 박스 치수 |
Ex Protection 방폭구조 |
| L*W*H (mm) | ||
| FCM | 400*500*235 | Ex d IIB+H2 T5 for Zone 1/2 (가스 1종, 2종 장소) |
| FCM-1 | Ex d IIB T5 IP65 for Zone 1/2 (가스 1종, 2종 장소) |
Switch Component / 스위치 종류
 |
Material / 재질
|
Body & Cover 바디 & 커버 |
Cast Aluminium Alloy |
|
Sunshade Cover 방우커버 (Option / 추가사양) |
STS 304 |
|
Painting Color 기본 색상 |
Munsell No. 7.5BG 6/1.5 |
*Customers can order other painting color.
*다른 색상 지정 가능
Electric / 정격 사양
|
Rated Voltage / Current 정격 전압 / 전류 |
Max. 600 Vac, Max. 200A |
|
Rated Frequency 전원 주파수 |
50/60Hz |

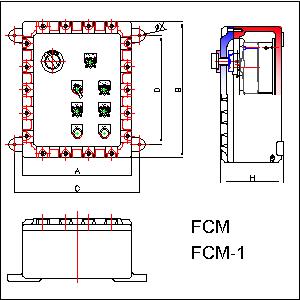

Drawing / 도면
|
FCM FCM-1 |
 |

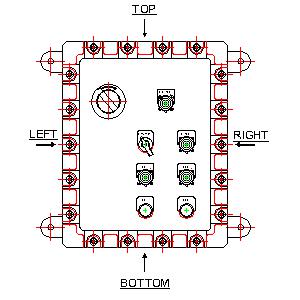

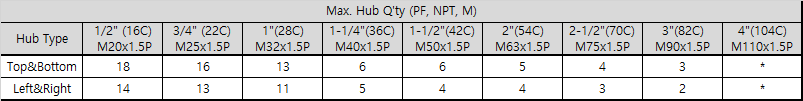

Hub Type Q'ty / 인입부 가공 정보
 |
 |

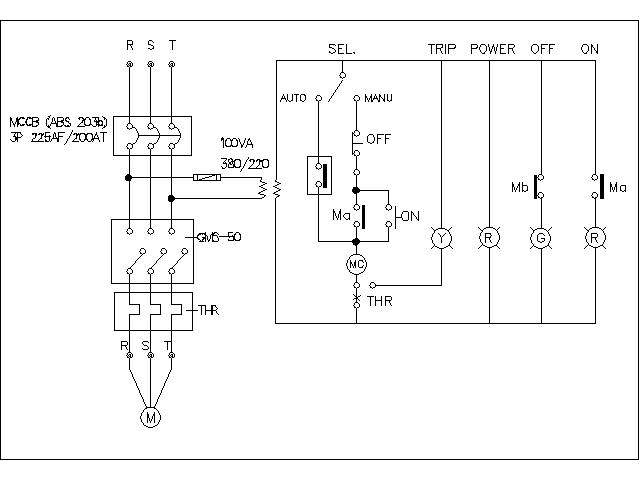

Wiring Diagram / 배선도(예시)
 |
