방폭형 Overload Limiter Box
(Load Limiter Box / 과부하 방지 장치)
Ex db for Zone 1/2 (가스 1, 2종 장소)
Ex tb for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Box Specification / 박스 사양
|

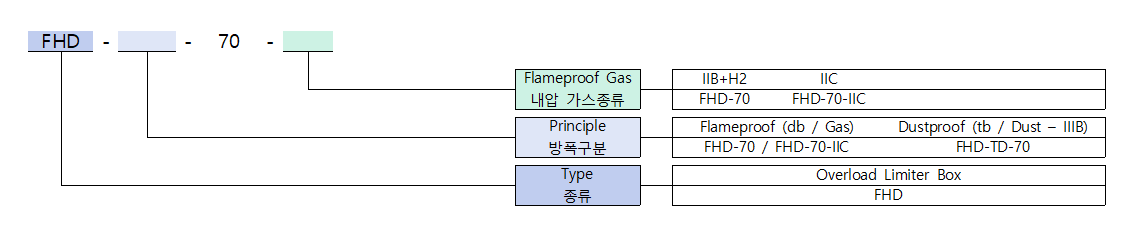

Model 모델명 |
Box Size 박스 치수 |
Component 유니트 |
Ex Protection 방폭구조 |
|
L*W*H |
|||
| FHD-70 | 220 * 230 * 135 |
Pilot Lamp 2EA Buzzer 1EA |
Ex db IIB+H2 T6 Gb IP65 |
| FHD-TD-70 |
Ex tb IIIB T85℃ Db IP65 |
||
| FHD-70-IIC | 190 * 205 * 180 |
Ex db IIC T6 Gb IP65 |
Material / 재질
|
Body & Cover 바디 & 커버 |
Cast Aluminium Alloy |
|
Painting Color 기본 색상 |
Munsell No. 7.5BG 6/1.5 |
*Customers can order other painting color.
*다른 색상 지정 가능
Electric / 정격 사양
|
Rated Voltage / Current 정격 전압 / 전류 |
Max. 120 Vac, 10A |
|
Rated Frequency 전원 주파수 |
50/60Hz |
Drawing / 도면
|

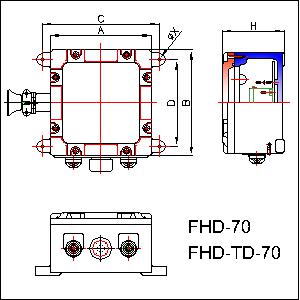

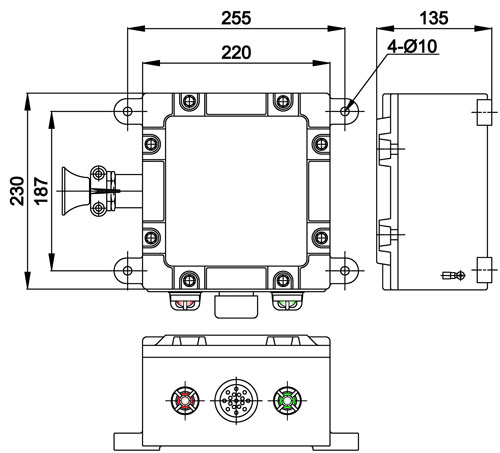

FHD-70 FHD-TD-70 |
 |

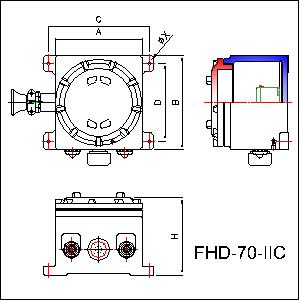

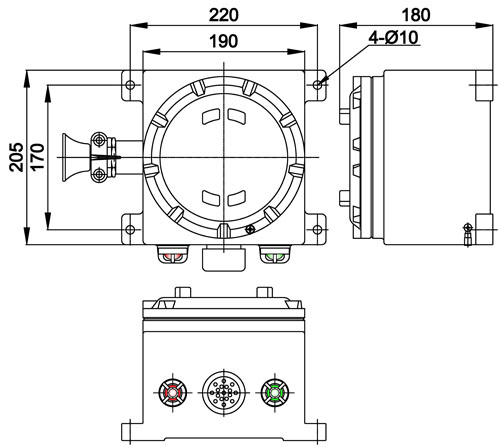

| FHD-70-IIC |  |

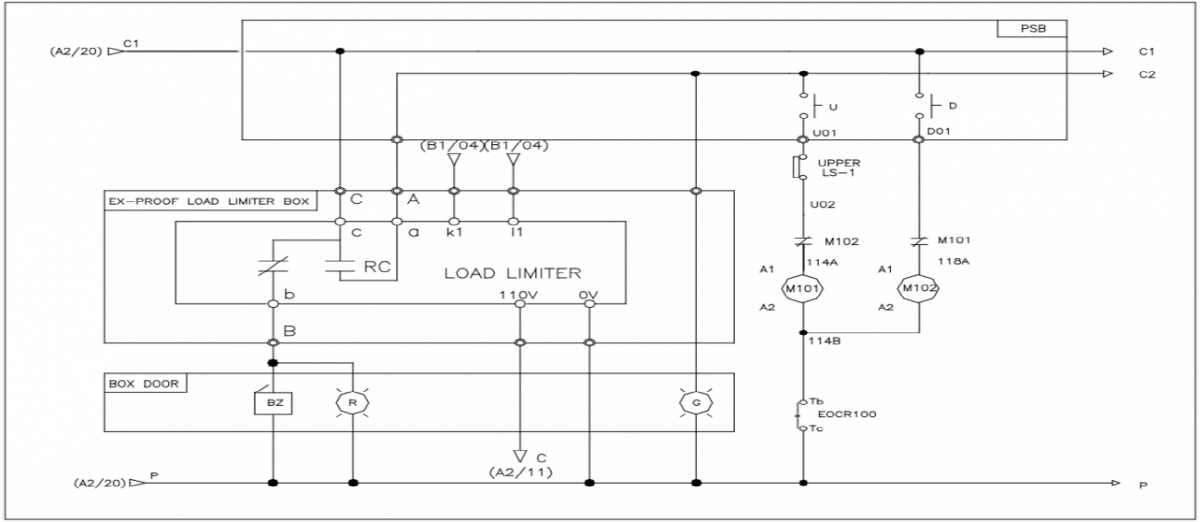

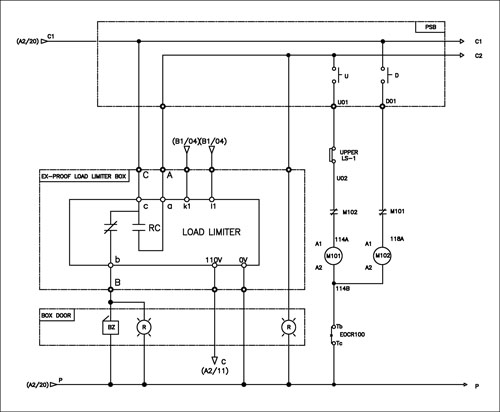

Wiring Diagram / 결선도(예시)
 |
