방폭형 Local Control Switch Box
Ex d IIB+H₂ T6 IP65 for Zone 1/2 (가스 1, 2종 장소)
Ex tD A21 IP65 T85℃ for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Box Specification / 박스 사양
|
Model 모델명 |
Box Size 박스 치수 |
Ex Protection 방폭구조 |
|
L*W*H |
||
|
FOB-1 |
120*140*105 |
Ex d IIB+H2 T6 IP65 |
|
FOB-TD-1 |
Ex tD A21 IP65 T85℃ |
|
|
FOB-2 |
120*185*105 |
Ex d IIB+H2 T6 IP65 |
|
FOB-TD-2 |
Ex tD A21 IP65 T85℃ |
|
|
FOB-3 |
120*240*105 |
Ex d IIB+H2 T6 IP65 |
|
FOB-TD-3 |
Ex tD A21 IP65 T85℃ |
|
|
FOB-4 |
120*295*105 |
Ex d IIB+H2 T6 IP65 |
|
FOB-TD-4 |
Ex tD A21 IP65 T85℃ |
|
|
FOB-5 |
120*350*105 |
Ex d IIB+H2 T6 IP65 |
|
FOB-TD-5 |
Ex tD A21 IP65 T85℃ |

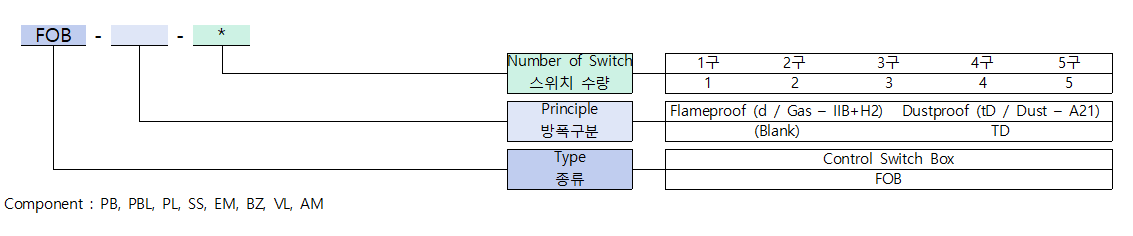

Switch Component / 스위치 종류
 |
Drawing / 도면
|

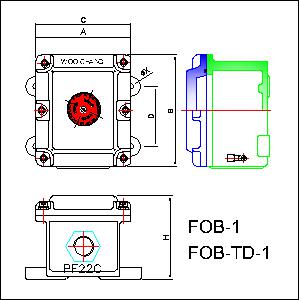

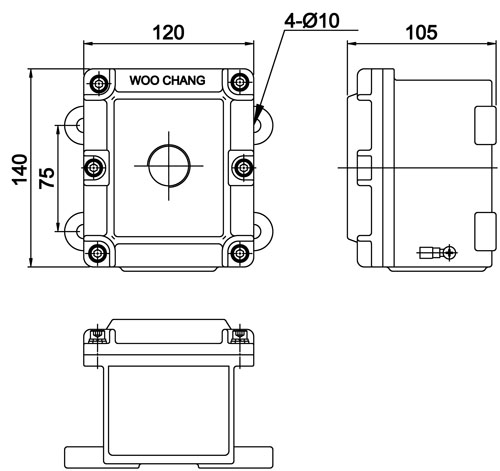

FOB-1 FOB-TD-1 |
 |
|

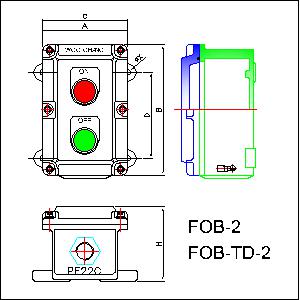

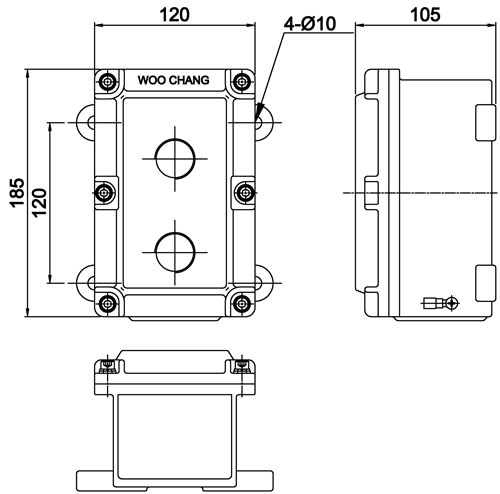

FOB-2 FOB-TD-2 |
 |
|

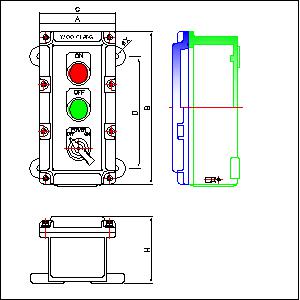

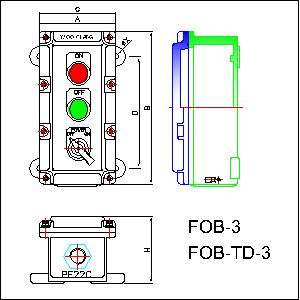

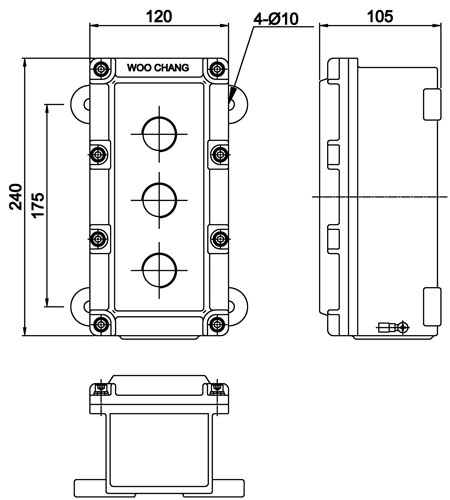

FOB-3 FOB-TD-3 |
 |
|

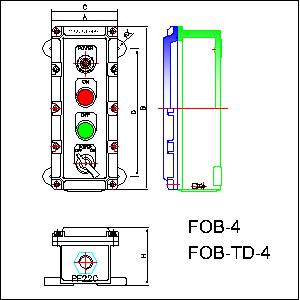

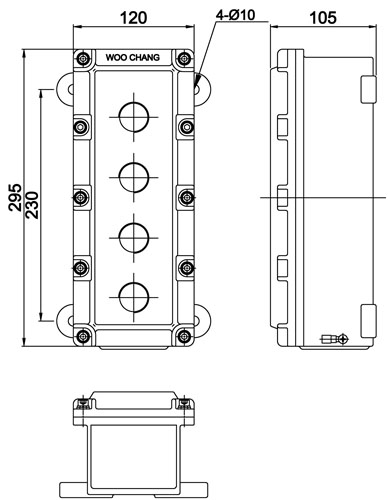

FOB-4 FOB-TD-4 |
 |
|

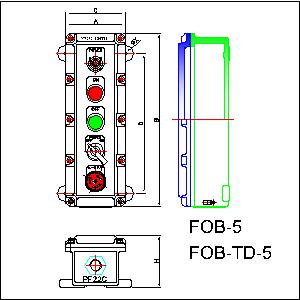

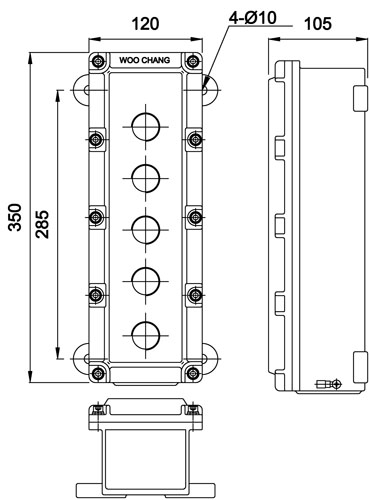

FOB-5 FOB-TD-5 |
 |
Material / 재질
|
Body & Cover 바디 & 커버 |
Cast Aluminium Alloy |
|
Sunshade Cover 방우커버 (Option / 추가사양) |
STS 304 |
|
Painting Color 기본 색상 |
Munsell No. 7.5BG 6/1.5 |
*Customers can order other painting color.
*다른 색상 지정 가능
Electric / 정격 사양
|
Rated Voltage 전압 |
Max. 600 Vac |
|
Rated Frequency 전원 주파수 |
50/60Hz |

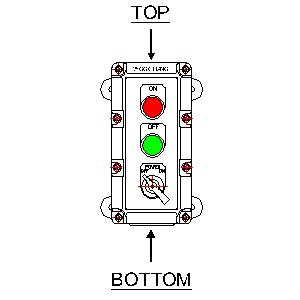

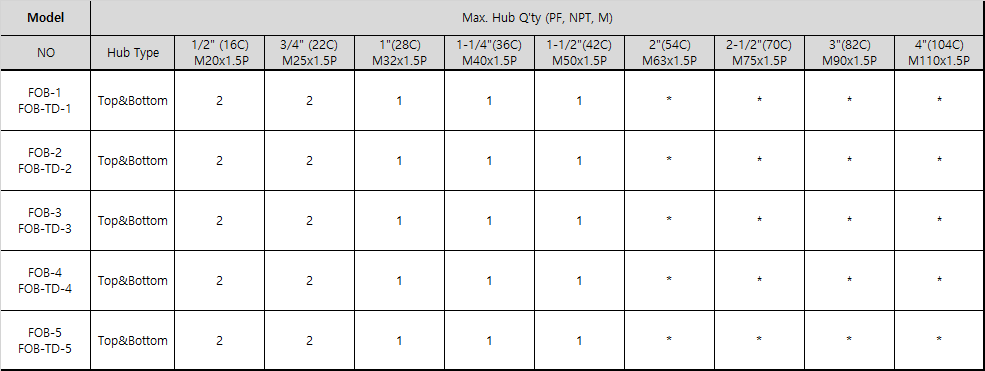

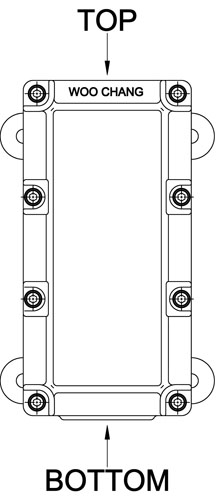

Hub Type Q'ty / 인입부 가공 정보
 |
 |
Fax 031.769.0138
