방폭형 Control Box (Cast Aluminium / 주물 재질)
Ex d for Zone 1/2 (가스 1, 2종 장소)
Ex tD for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Box Specification / 박스 사양
|

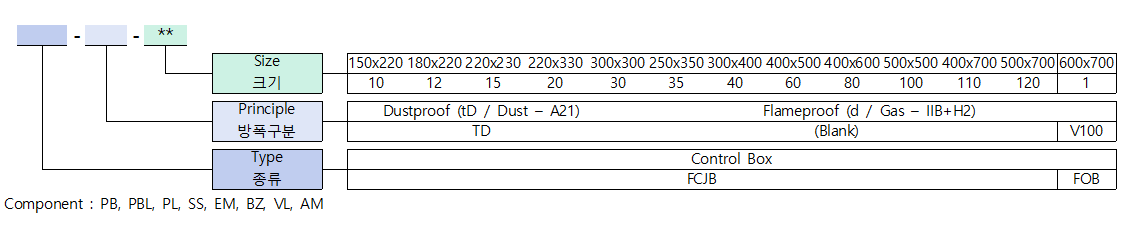

Model 모델명 |
Box Size 박스 치수 |
T/B 단자대 |
Ex Protection 방폭구조 |
|
L*W*H |
Max |
||
|
FCJB-10 |
150*220*135 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-10 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-12 |
180*220*135 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-12 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-15 |
220*230*135 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-15 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-20 |
220*330*135 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-20 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-30 |
300*300*200 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-30 |
200A |
Ex tD A21 IP65 T85℃ |
|
|
FCJB-35 |
250*350*150 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-35-TD |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-40 |
300*400*210 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-40 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-60 |
400*500*235 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-60 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-80 |
400*600*235 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-80 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-100 |
500*500*230 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-100 |
200A |
Ex tD A21 IP65 T85℃ |
|
|
FCJB-110 |
400*700*260 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-110 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-120 |
500*700*290 |
20A |
Ex d IIB+H2 T6 IP65 |
|
FCJB-TD-120 |
200A |
Ex tD A21 IP65 T85℃ |
|
|
FOB-V100-1 |
600*700*300 |
20A (+100A MCCB) |
Ex d IIB+H2 T6 IP66 |
|
FCJB-44 |
400*400*260 |
200A |
Ex d IIB T6 IP65 |
|
FCJB-TD-44 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-53 |
300*500*230 |
200A |
Ex d IIB T6 IP65 |
|
FCJB-TD-53 |
Ex tD A21 IP65 T85℃ |
||
|
FCJB-56 |
500*600*260 |
200A |
Ex d IIB T5 IP65 |
|
FCJB-TD-56 |
Ex tD A21 IP65 T100℃ |
||
|
FCJB-66 |
600*600*255 |
200A |
Ex d IIB T6 IP66 |
|
FCJB-TD-66 |
Ex tD A21 IP66 T85℃ |
||
|
FCJB-180 |
600*800*300 |
200A |
Ex d IIB T6 IP65 |
|
FCJB-200 |
700*1000*310 |
200A |
Ex d IIB T6 IP65 |
|
FCJB-TD-200 |
Ex tD A21 IP65 T85℃ |
Switch Component / 스위치 종류
 |

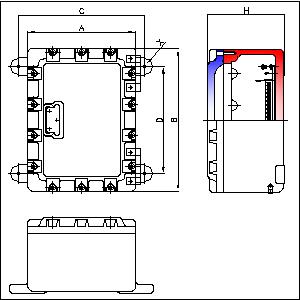

Drawing / 도면
|

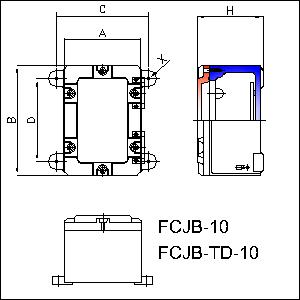

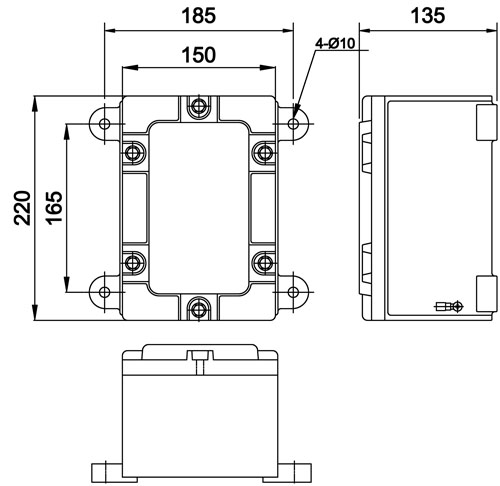

FCJB-10 FCJB-TD-10 |
 |
|

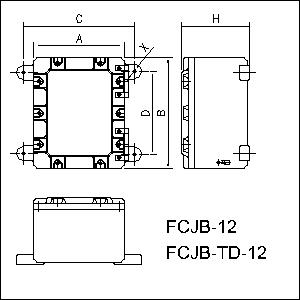

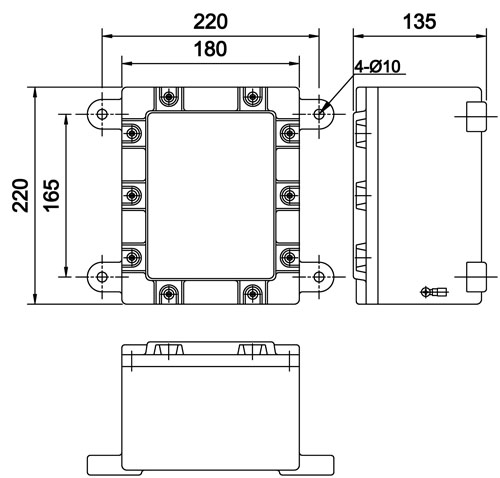

FCJB-12 FCJB-TD-12 |
 |
|

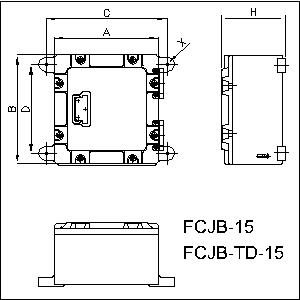

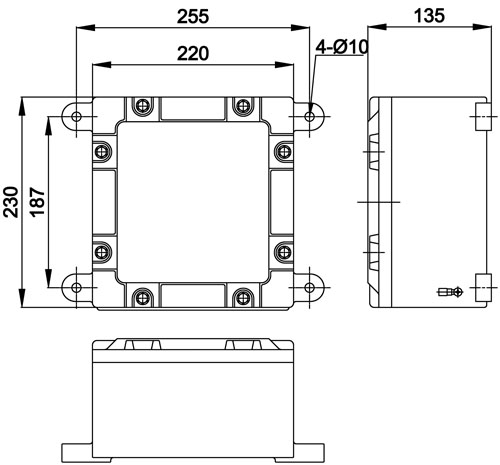

FCJB-15 FCJB-TD-15 |
 |
|

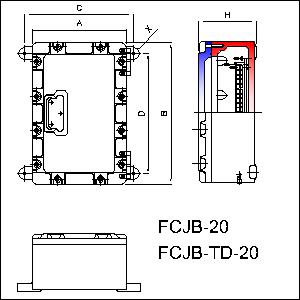

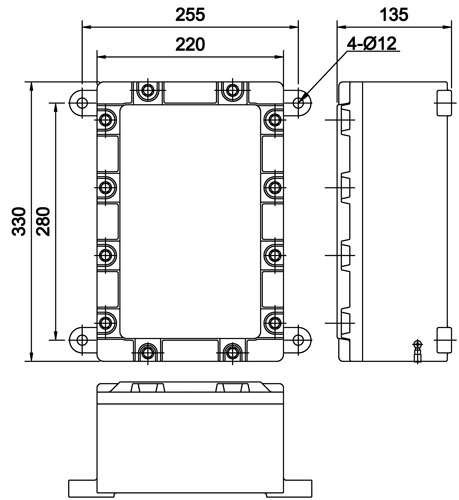

FCJB-20 FCJB-TD-20 |
 |
|

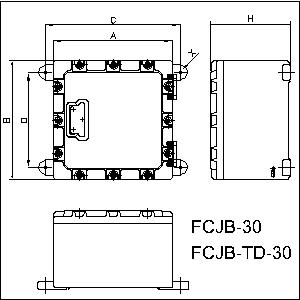

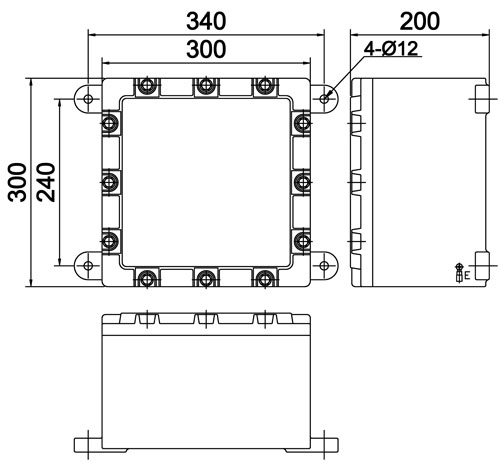

FCJB-30 FCJB-TD-30 |
 |
|

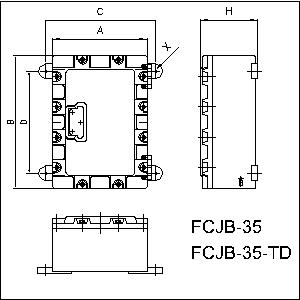

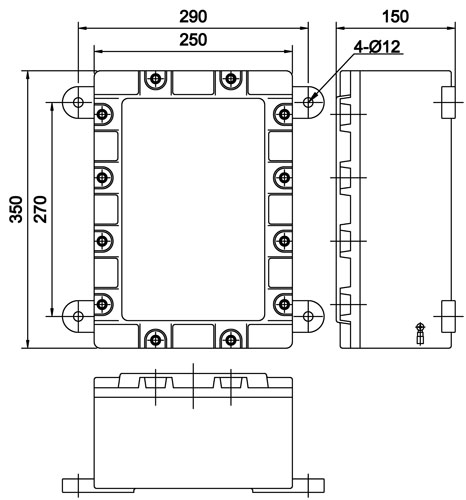

FCJB-35 FCJB-35-TD |
 |
|

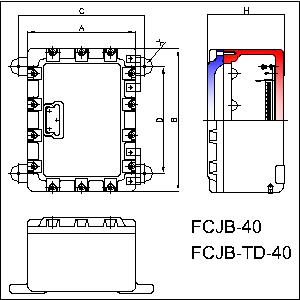

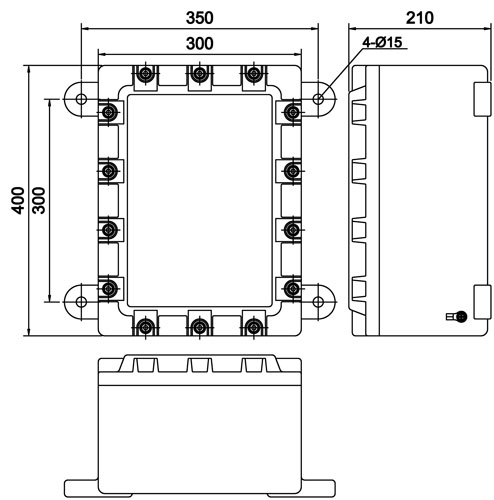

FCJB-40 FCJB-TD-40 |
 |
|

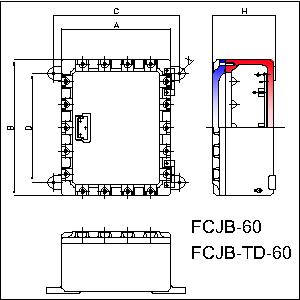

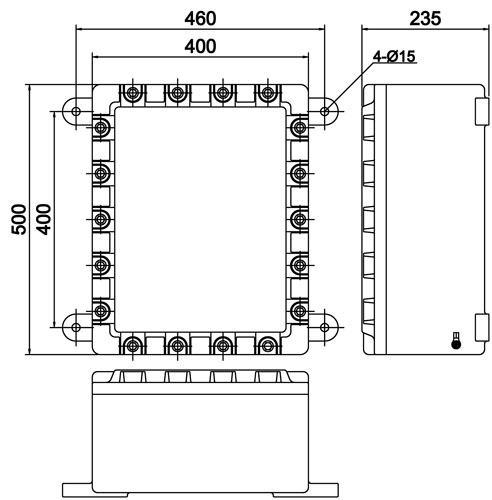

FCJB-60 FCJB-TD-60 |
 |
|

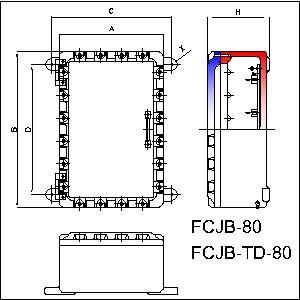

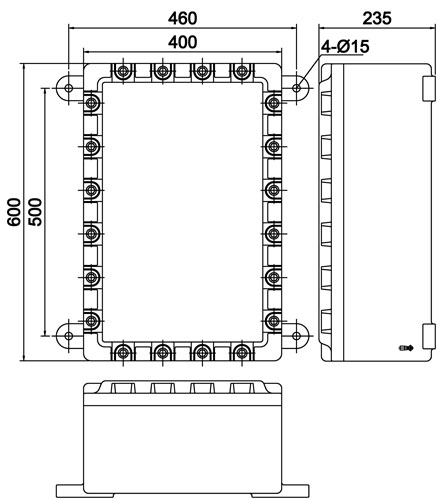

FCJB-80 FCJB-TD-80 |
 |
|

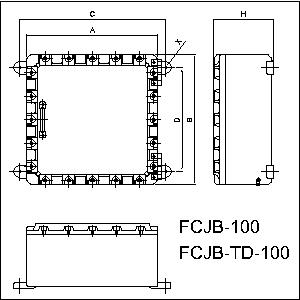

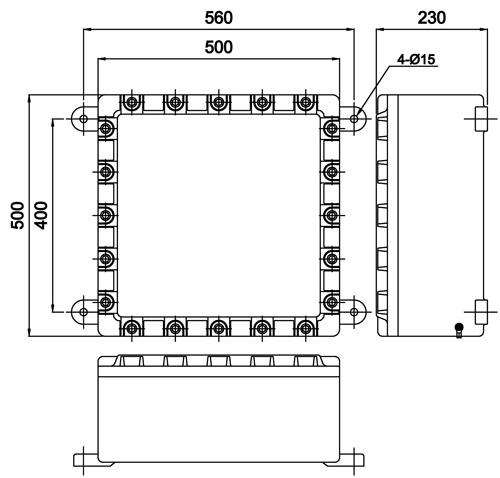

FCJB-100 FCJB-TD-100 |
 |
|

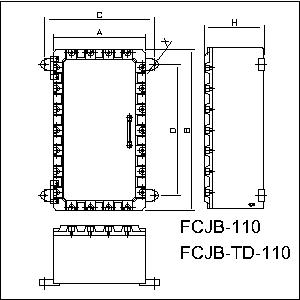

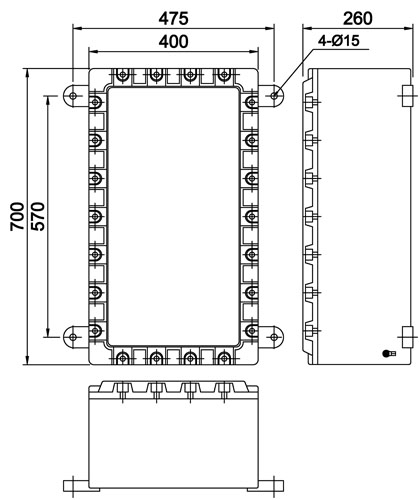

FCJB-110 FCJB-TD-110 |
 |
|

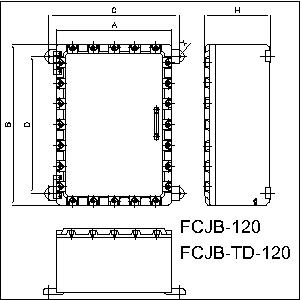

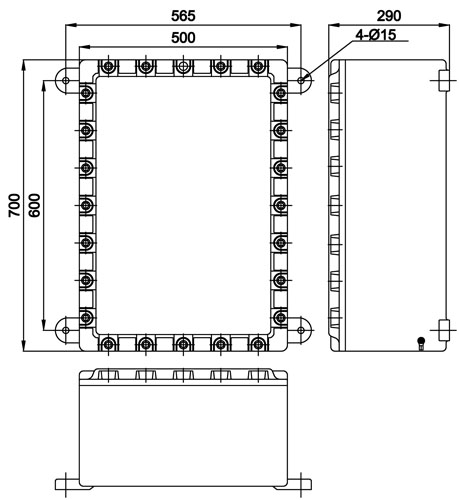

FCJB-120 FCJB-TD-120 |
 |
|

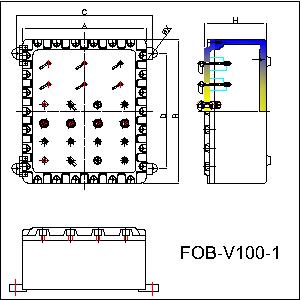

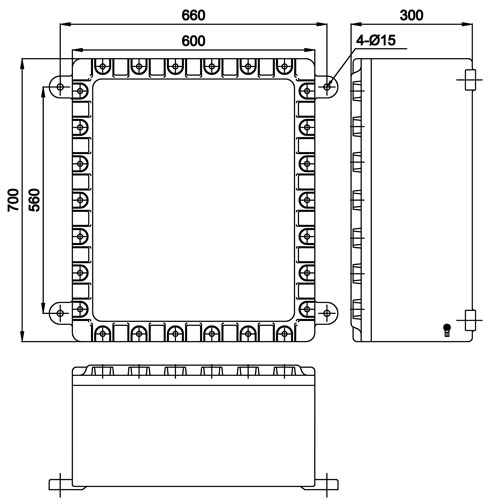

FOB-V100-1 |
 |
|

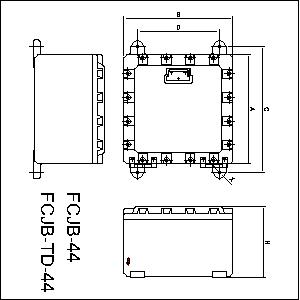

FCJB-44 FCJB-TD-44 |
 |
|

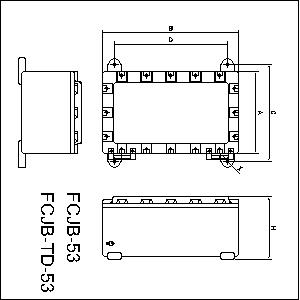

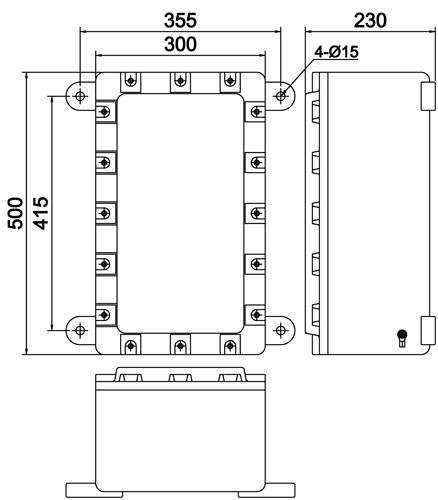

FCJB-53 FCJB-TD-53 |
 |
|

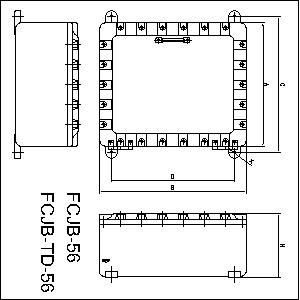

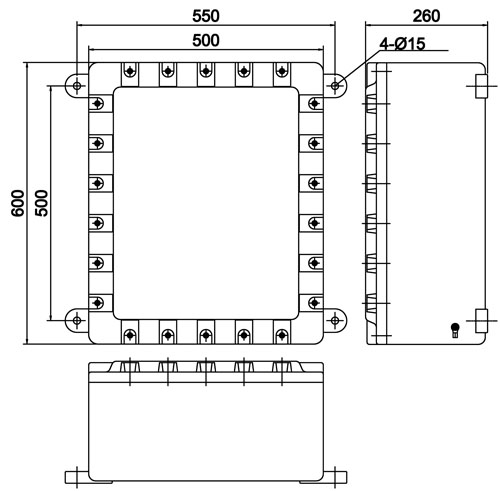

FCJB-56 FCJB-TD-56 |
 |
|

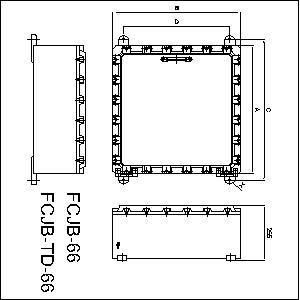

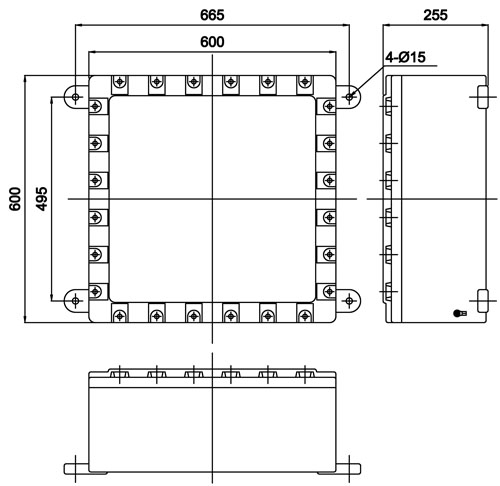

FCJB-66 FCJB-TD-66 |
 |
|

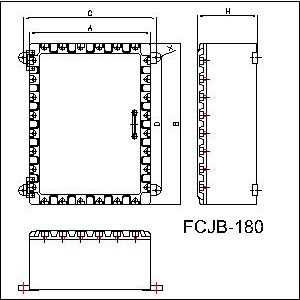

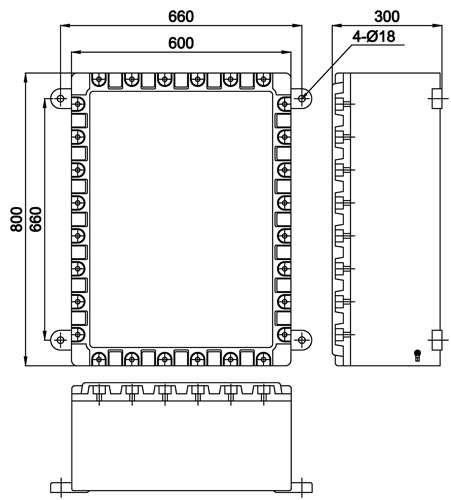

FCJB-180 |
 |
|

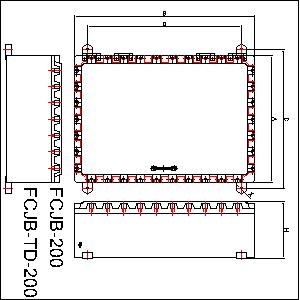

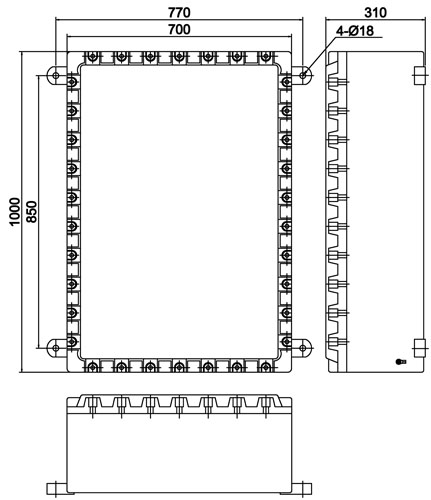

FCJB-200 FCJB-TD-200 |
 |
Material / 재질
|
Body & Cover 바디 & 커버 |
Cast Aluminium Alloy |
|
Sunshade Cover 방우커버 (Option / 추가사양) |
STS 304 |
|
Painting Color 기본 색상 |
Munsell No. 7.5BG 6/1.5 |
*Customers can order other painting color.
*다른 색상 지정 가능
Electric / 정격 사양
|
Rated Voltage 전압 |
Max. 600 Vac |
|
Rated Frequency 전원 주파수 |
50/60Hz |

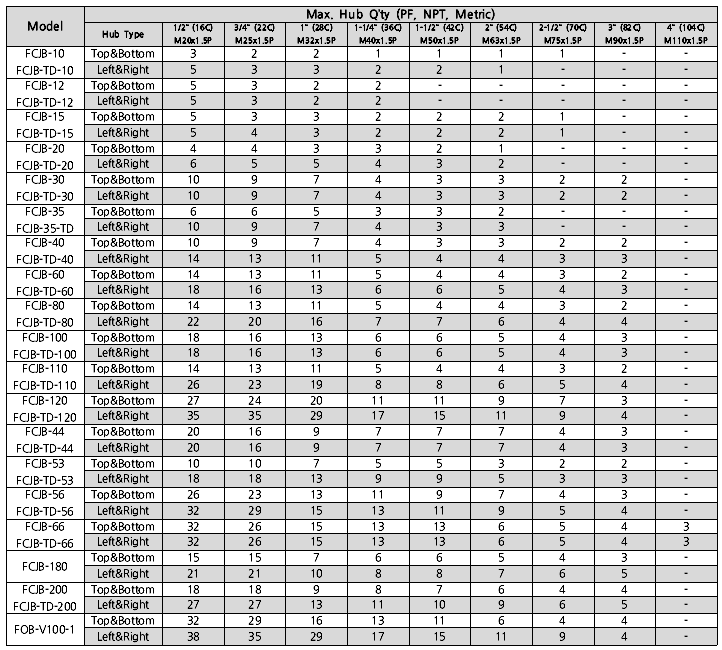

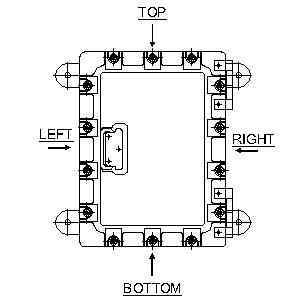

Hub Type Q'ty / 인입부 가공 정보
 |
 |
Fax 031.769.0138
