방폭형 Plug & Receptacle (20A)
Ex db IIB+H2 T6 for Zone 1/2 (가스 1, 2종 장소)
Ambient Temp. / 사용 주위온도 : -20℃ ~ +40℃
Ex Protection / 방폭구조
|
FPR-20 |
Ex d IIB+H2 T6 for Zone 1/2 (가스 1, 2종 장소) |
Material / 재질
|
Body & Cover 바디 & 커버 |
Die-Cast Aluminium Alloy |
|
Painting Color 색상 |
Munsell No. 7.5BG 6/1.5 * 다른 색상 주문 제작 가능 |
Electric / 정격 사양
|
Rated Voltage 전압 |
Max. 380 Vac |
|
Rated Frequency 전원 주파수 |
50/60Hz |
|
Rated Current 전류 |
20 A |

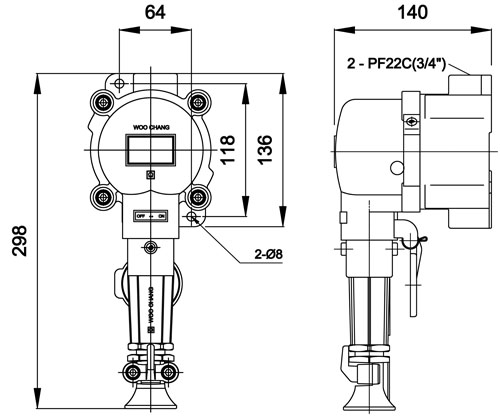

Drawing / 도면
|
FPR-20 |
 |
Wiring Diagram / 결선도
|

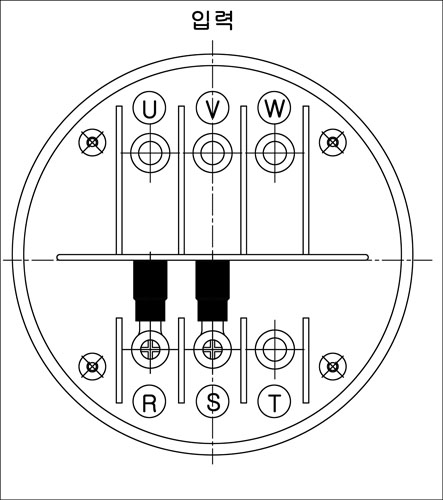

FPR-2022 2P+1E 단상 |
 |
|

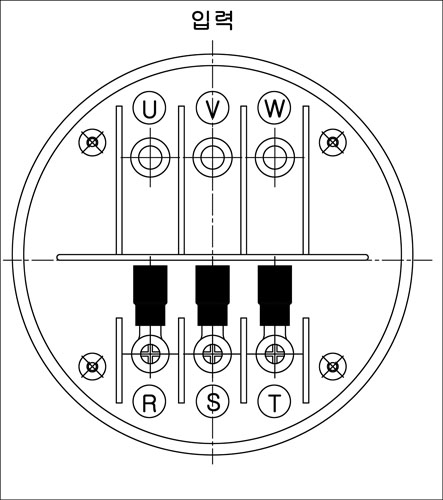

FPR-2023 3P+1E 삼상 |
 |
Model Specification / 모델별 사양
|
Model 모델 |
Type 타입 |
Model Number 모델 넘버 |
Number of Pins 핀 개수 |
Hub 인입부 |
Weight 무게 |
| FPR-20 | 1 Gang | FPR-2022 | 3 (2P+1E / 단상+접지) | 2 - PF 3/4" (22C) | 2kg |
| FPR-2023 | 4 (3P+1E / 삼상+접지) |
