방폭형 Supervisory Panel

SVP

방폭형 Supervisory Panel
Ex db IIB+H2 T6 Gb for Zone 1/2 (가스 1, 2종 장소)
Ambient Temp. / 사용 주위온도 : -20 ~ +40℃

제품특징 제품 자료실

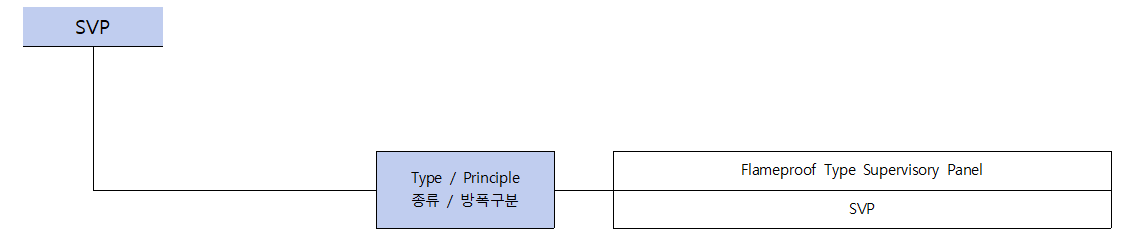

Ex Protection / 방폭구조

SVP	Ex db IIB+H2 T6 Gb for Zone 1/2 (가스 1, 2종 장소)

Material / 재질

Body & Cover

바디 & 커버

Cast Aluminium Alloy

Weight

무게

9kg

Electric / 정격 사양

Rated Voltage

전압

DC 24V

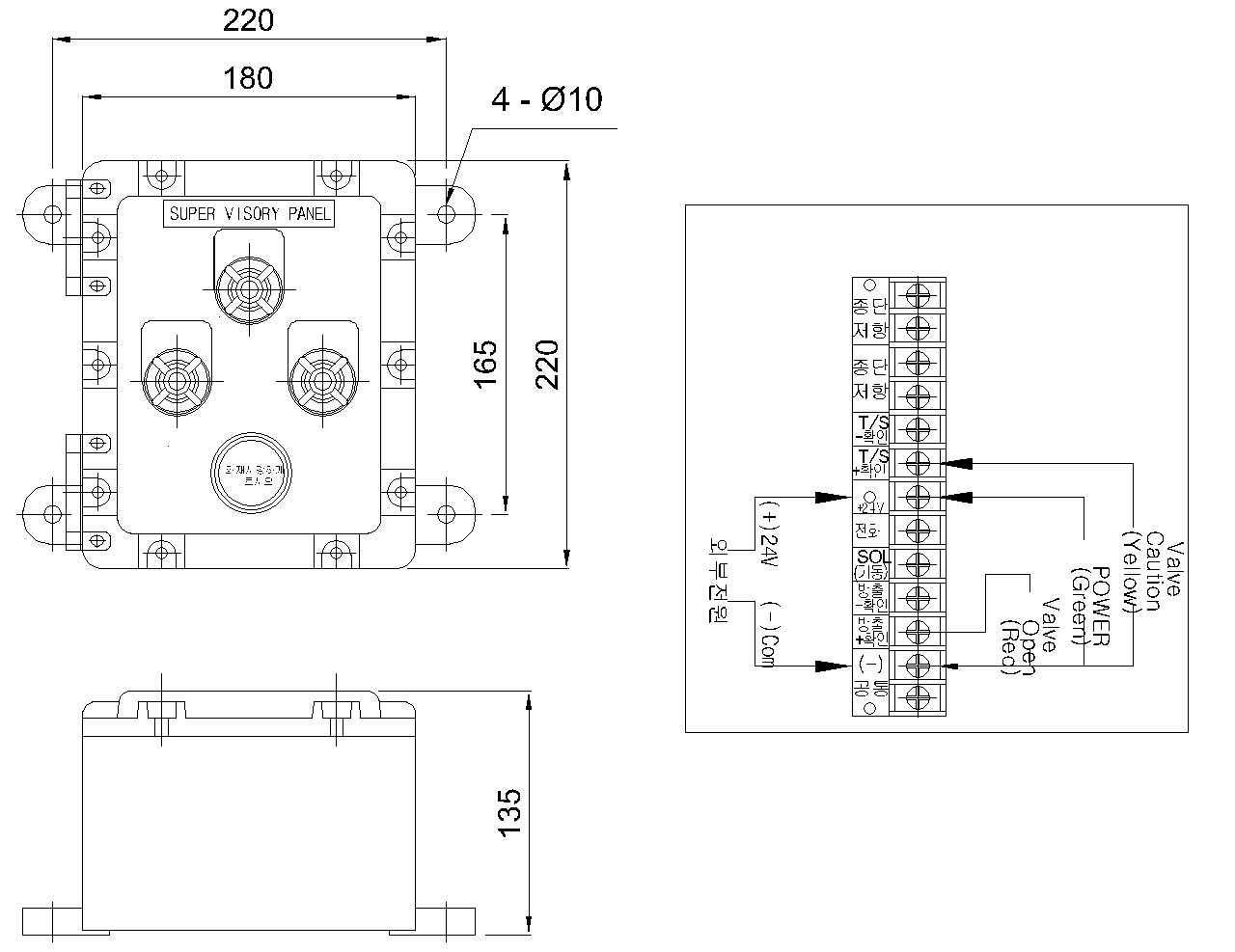

Drawing & Wiring Diagram / 도면 & 결선도

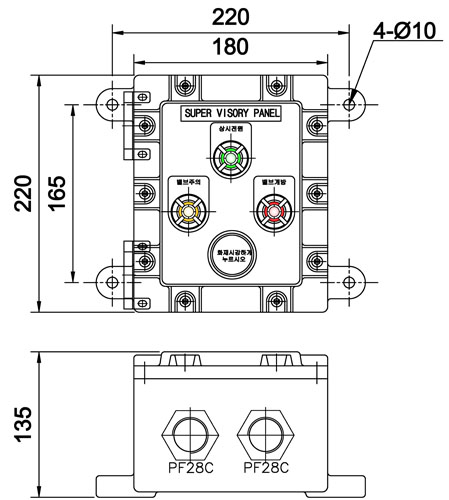

Drawing

도면

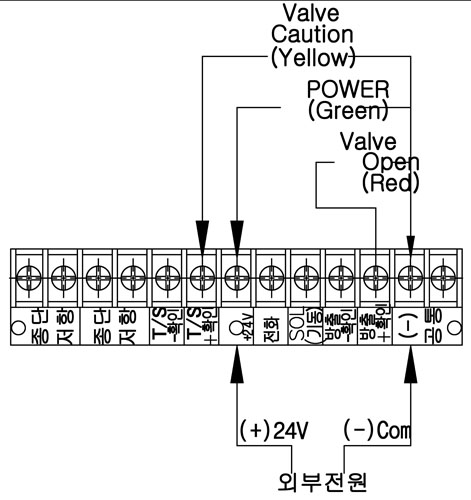

Wiring Diagram

결선도

Hub Type Q'ty / 인입부 가공 정보

- 기본 인입부 사양 : Bottom 2 - PF 1"(28C) / 기타 인입부 가공은 주문 제작입니다.

제품 CAD 도면(dwg, zip) 및 관련 카달로그(pdf)

*해당 도면은 AutoCAD 2000 버전으로 작성되었습니다.

*인증서 등 기타 추가 문의사항은 홈페이지 아래 전화번호 또는 메일로 문의바랍니다.

Ex Supervisory Panel.dwg

Ex Supervisory Panel.pdf
