내압방폭형 Sealing Fitting
Ex d for Zone 1/2 (가스 1, 2종 장소)
Ambient Temp. / 사용 주위온도 : -20 ~ +40℃
Ex Protection / 방폭구조
|
FV-Series |
Ex d IIC IP66 for Zone 1/2 (가스 1, 2종 장소) |
|
SFH-Series |
Ex d IIC for Zone 1/2 (가스 1, 2종 장소) |
Material / 재질
|
Body 바디 |
Cast Iron (Hot Dip. Galvanized) |

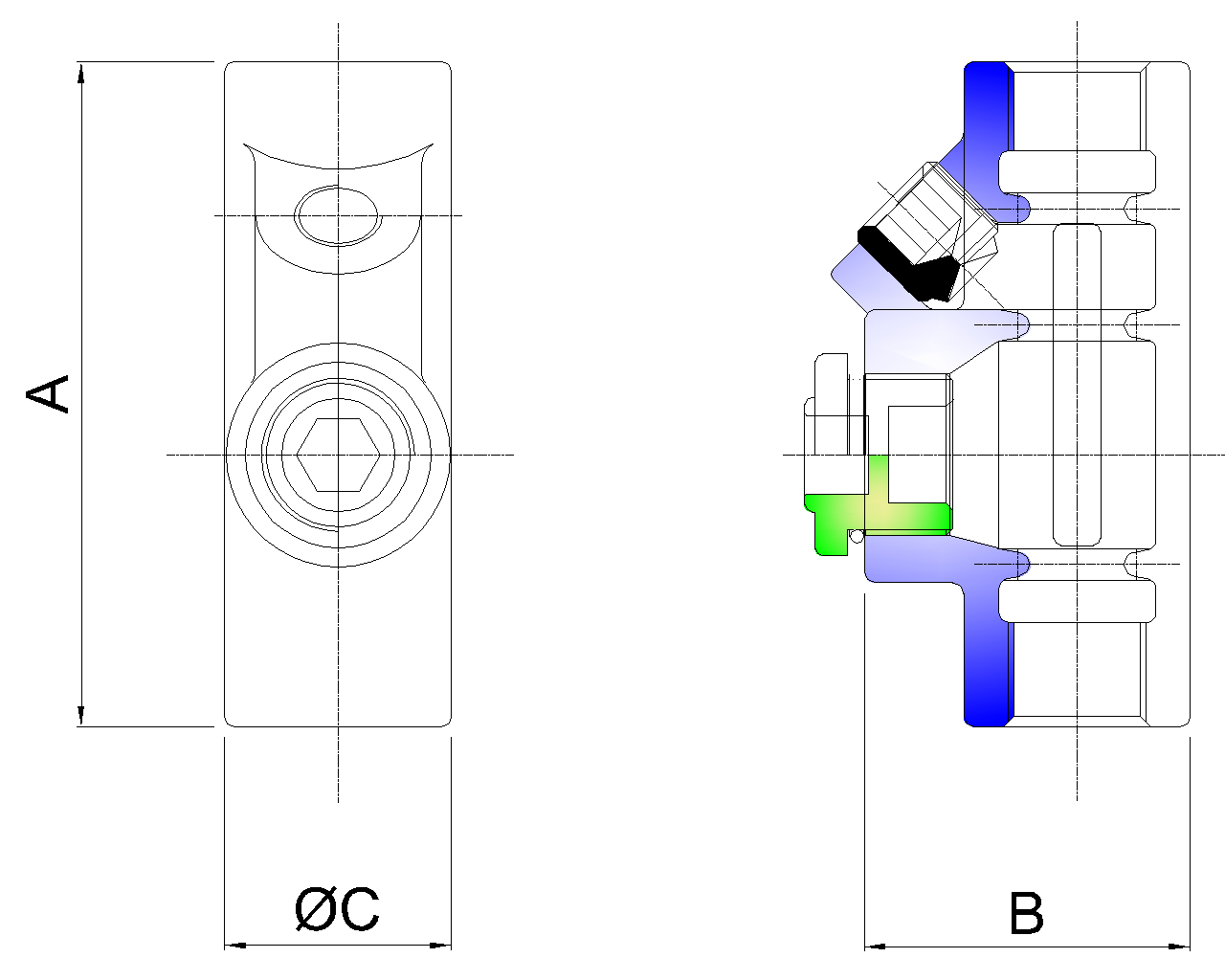

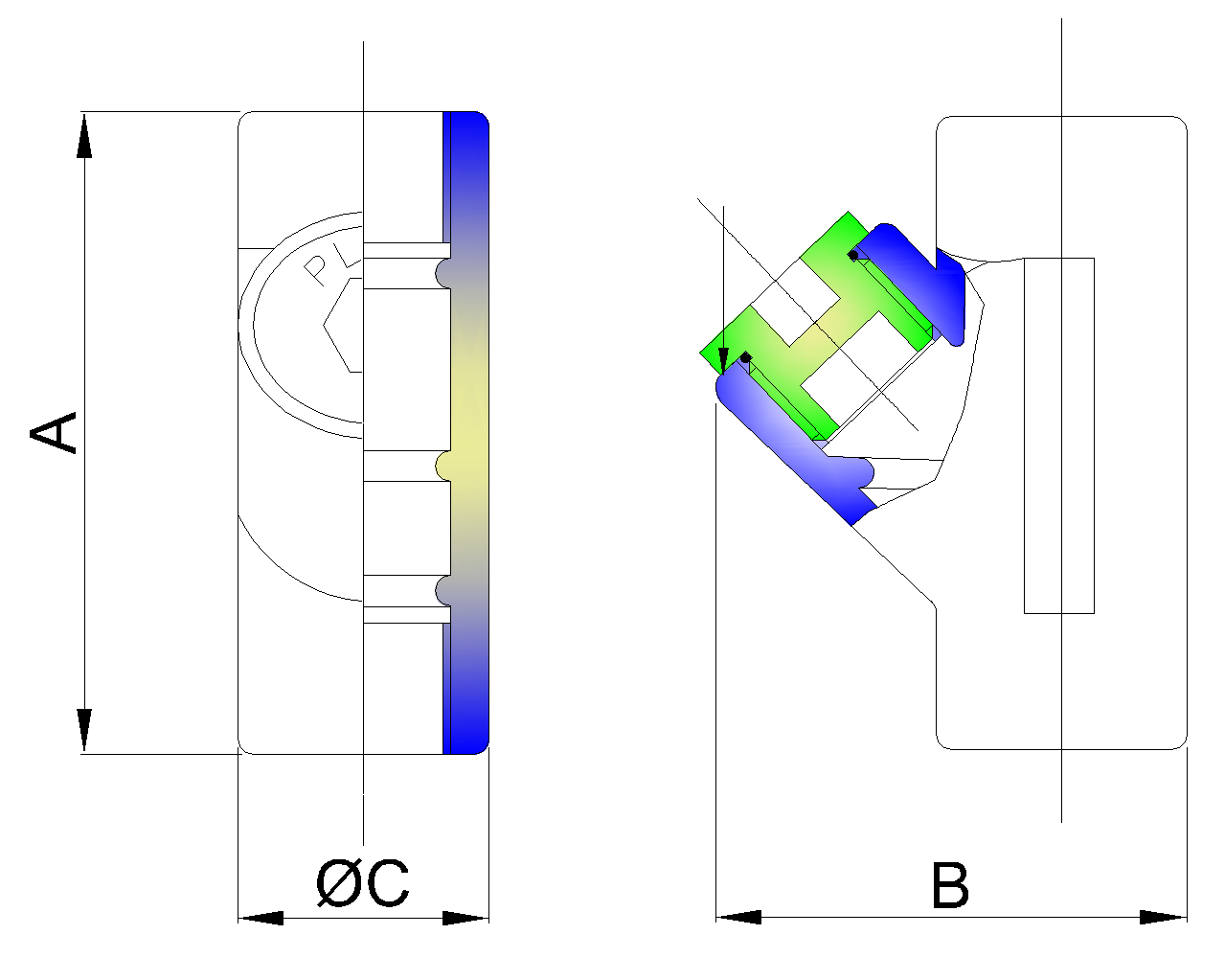

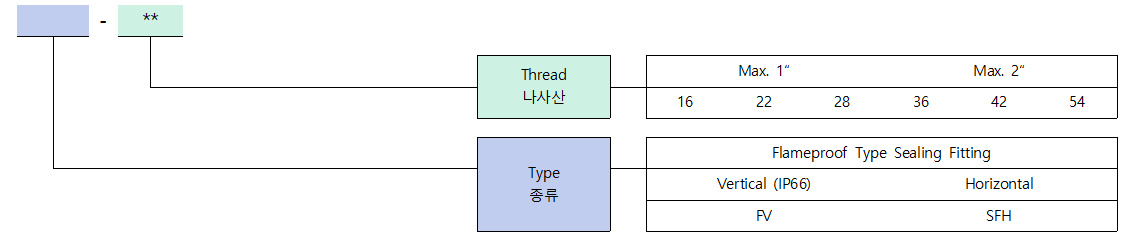

Drawing & Model Specification / 도면 & 모델별 사양
|

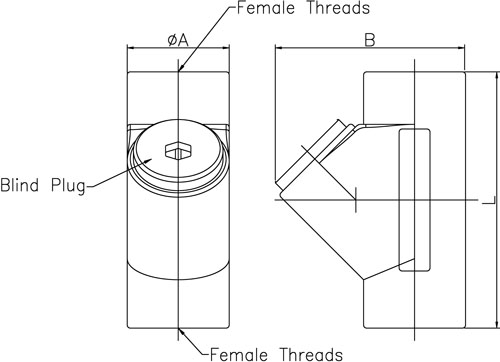

FV-Series |
 |
|
Model 모델 |
Thread 나사산 |
Weight (kg) 무게 |
Compound Weight (g) 컴파운드 중량 |
Dimension 치수 |
||
| ΦA | B | L | ||||
| FV-16 |
PF/NPT 1/2" (16C) |
0.35 | 50 | 33 | 61 | 83 |
| FV-22 |
PF/NPT 3/4" (22C) |
0.5 | 70 | 38 | 71.5 | 98 |
| FV-28 |
PF/NPT 1" (28C) |
0.7 | 120 | 44 | 81.5 | 106 |
| FV-36 |
PF/NPT 1-1/4" (36C) |
1 | 210 | 55 | 97.5 | 126 |
| FV-42 |
PF/NPT 1-1/2" (42C) |
1.25 | 250 | 61 | 114.5 | 143 |
| FV-54 |
PF/NPT 2" (54C) |
2.12 | 400 | 76 | 136 | 163 |
|

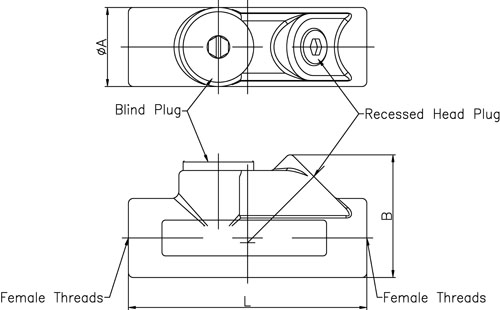

SFH-Series |
 |
|
Model 모델 |
Thread 나사산 |
Weight (kg) 무게 |
Compound Weight (g) 컴파운드 중량 |
Dimension 치수 |
||
| ΦA | B | L | ||||
| SFH-16 |
PF/NPT 1/2" (16C) |
0.4 |
50 | 33 | 52 | 94.5 |
| SFH-22 |
PF/NPT 3/4" (22C) |
0.5 |
70 | 38 | 57 | 97 |
| SFH-28 |
PF/NPT 1" (28C) |
0.85 |
120 | 44 | 64 | 120 |
| SFH-36 |
PF/NPT 1-1/4" (36C) |
1.15 |
210 | 55 | 78.5 | 134 |
| SFH-42 |
PF/NPT 1-1/2" (42C) |
1.35 |
250 | 61 | 90.5 | 146 |
| SFH-54 |
PF/NPT 2" (54C) |
2.15 |
400 | 76 | 101.5 | 165 |
- 주문 제작 : NPT 나사산 (최소 주문 수량과 납기 소요시간이 증가할 수 있습니다.)
