Union Coupling
Ex d IIC for Zone 1/2 (가스 1, 2종 장소)
Ambient Temp. / 사용 주위온도 : -20 ~ +40℃
Ex Protection / 방폭구조
|
UX-Series |
Ex d IIC for Zone 1/2 (가스 1, 2종 장소) |
Material / 재질
|
Body 바디 |
Steel |

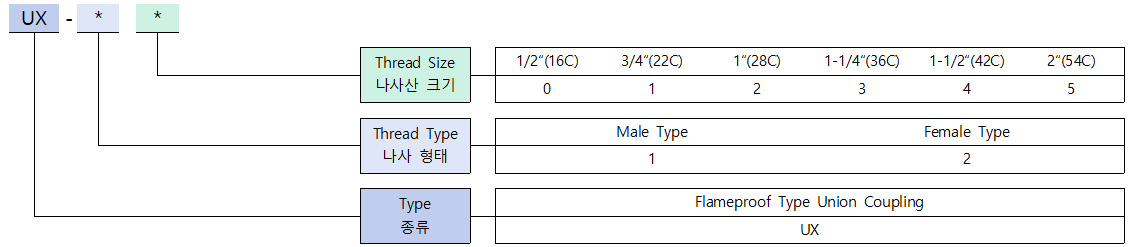

Drawing & Model Specification / 도면 & 모델별 사양
|

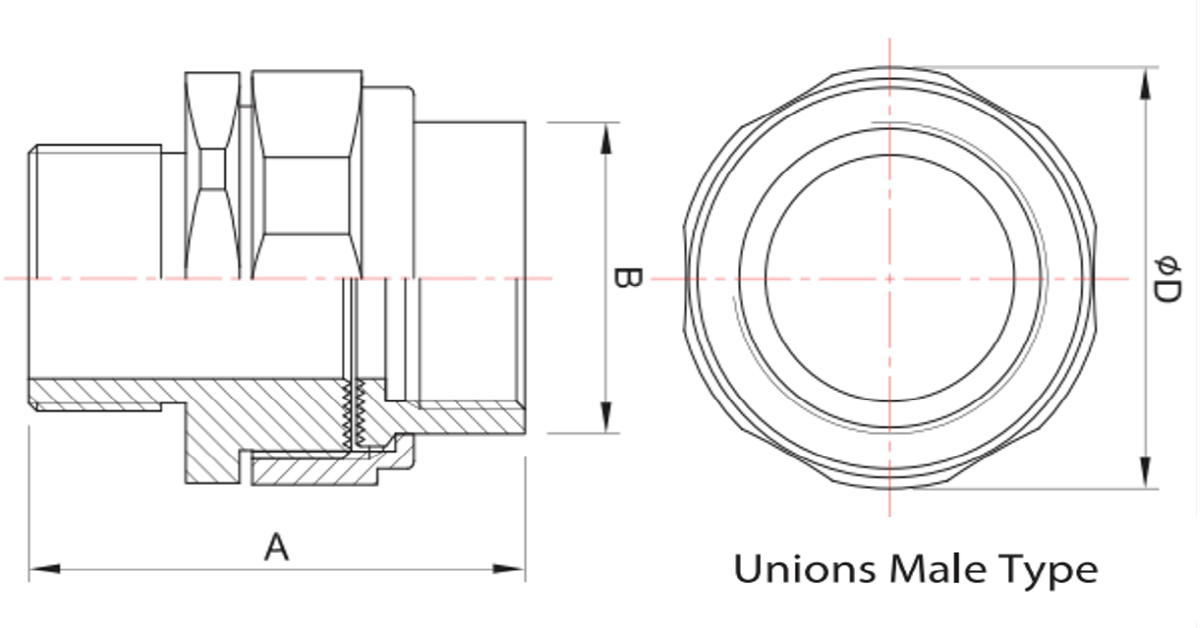

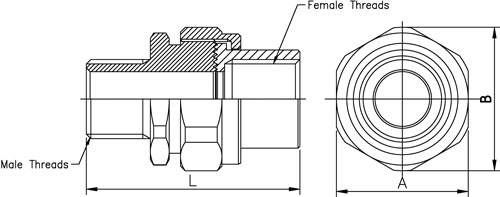

Male Type |
 |
|
Model 모델 |
Thread 나사산 |
Weight (kg) 무게 |
Dimension / 치수 | ||
| L | A | B | |||
| UX-10 | PF/NPT 1/2" (16C) | 0.15 | 54 | 35 | 38 |
| UX-11 | PF/NPT 3/4" (22C) | 0.25 | 56 | 41 | 44 |
| UX-12 | PF/NPT 1" (28C) | 0.35 | 66 | 51 | 53 |
| UX-13 | PF/NPT 1-1/4" (36C) | 0.5 | 68 | 58 | 62 |
| UX-14 | PF/NPT 1-1/2" (42C) | 0.6 | 79 | 66 | 69 |
| UX-15 | PF/NPT 2" (54C) | 0.9 | 83 | 76 | 80 |
|

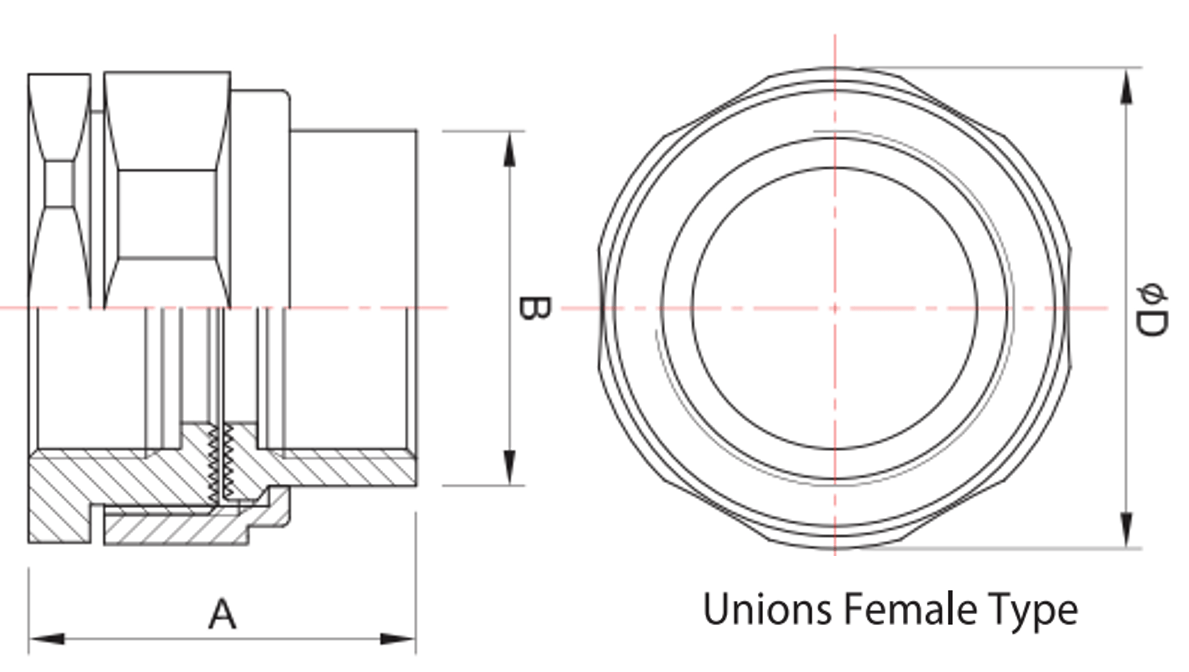

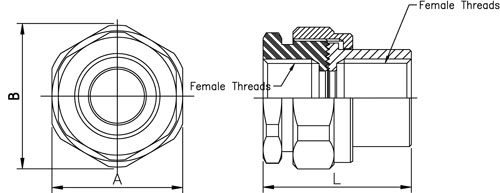

Female Type |
 |
|
Model 모델 |
Thread 나사산 |
Weight (kg) 무게 |
Dimension / 치수 | ||
| L | A | B | |||
| UX-20 | PF/NPT 1/2" (16C) | 0.15 | 39 | 35 | 38 |
| UX-21 | PF/NPT 3/4" (22C) | 0.2 | 40 | 41 | 44 |
| UX-22 | PF/NPT 1" (28C) | 0.3 | 45 | 51 | 53 |
| UX-23 | PF/NPT 1-1/4" (36C) | 0.45 | 48 | 58 | 62 |
| UX-24 | PF/NPT 1-1/2" (42C) | 0.6 | 53 | 66 | 69 |
| UX-25 | PF/NPT 2" (54C) | 0.85 | 57 | 76 | 80 |
- 주문 제작 : NPT 나사산 (최소 주문 수량과 납기 소요시간이 증가할 수 있습니다.)
