방폭형 Cable Gland (Packing / 고무패킹)
Ex d IIC IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tD A21 IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20 ~ +80℃
Ex Protection / 방폭구조
|
SS-Series |
Ex d IIC IP66 for Zone 1/2 (가스 1, 2종 장소) |
Material / 재질
|
Body 바디 |
Brass(Ni-Plated)(기본사양) Stainless Steel(주문 제작 사양) |

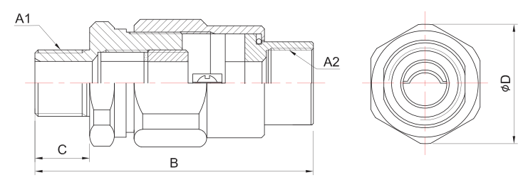

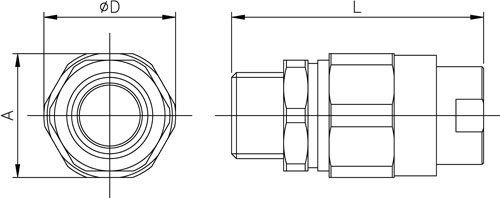

Drawing & Model Dimension / 도면 & 모델별 치수
 |
|
Model 모델 |
Thread 나사산 |
Dimension | |||
| A | ΦD | L | |||
| SS-16 |
PF/NPT 1/2" (16C) M20x1.5P |
34 | 37 | 74.5 | |
| SS-22 |
PF/NPT 3/4" (22C) M25x1.5P |
38 | 40.5 | 77.5 | |
| SS-28 |
PF/NPT 1" (28C) M32x1.5P |
47 | 50 | 92.5 | |
| SS-36 |
PF/NPT 1-1/4" (36C) M40x1.5P |
55 | 58.5 | 97.5 | |
| SS-42 |
PF/NPT 1-1/2" (42C) M50x1.5P |
64 | 67 | 107.2 | |
| SS-54 |
PF/NPT 2" (54C) M63x1.5P |
75.5 | 79 | 111 | |

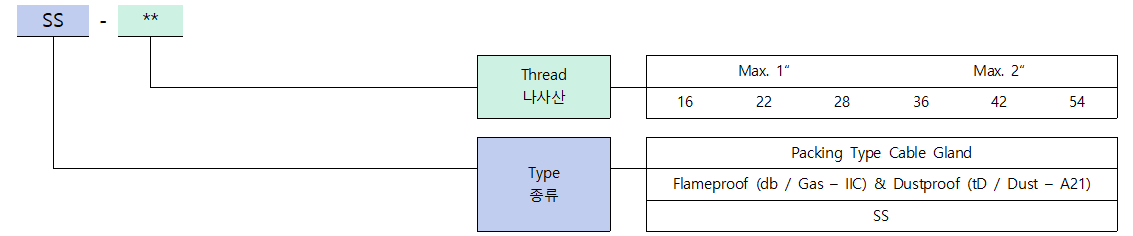

Model Specification / 모델별 사양
|
Model 모델 |
Weight 무게 (kg) |
Cable Dia. 전선 외경 지름 (mm) |
Thread 나사산 |
| SS-16 | 0.25 | 7~11 |
PF/NPT 1/2" (16C) M20x1.5P |
| SS-22 | 0.3 | 10~15 |
PF/NPT 3/4" (22C) M25x1.5P |
| SS-28 | 0.5 | 14~20 |
PF/NPT 1" (28C) M32x1.5P |
| SS-36 | 0.65 | 18~22 |
PF/NPT 1-1/4" (36C) M40x1.5P |
| SS-42 | 0.9 | 23~28 |
PF/NPT 1-1/2" (42C) M50x1.5P |
| SS-54 | 1.2 | 27~32 |
PF/NPT 2" (54C) M63x1.5P |
- 주문 제작 : STS 재질, NPT, Metric 나사산 (최소 주문 수량과 납기 소요시간이 증가할 수 있습니다.)
