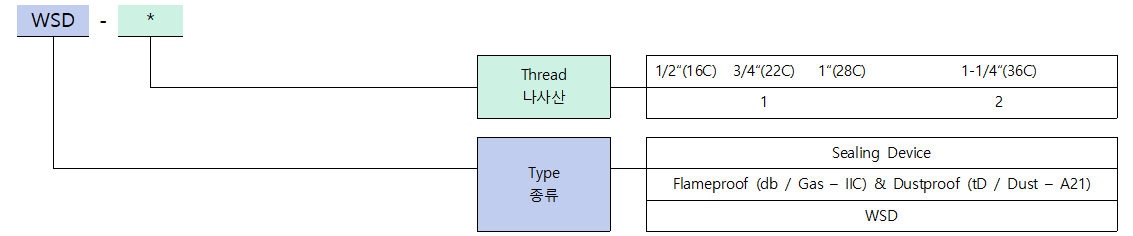

방폭형 Sealing Device (컴파운드 타입)
Ex db IIC Gb IP66 for Zone 1/2 (가스 1, 2종 장소)
Ex tb IIIC Db IP66 for Zone 21/22 (분진 21, 22종 장소)
Ambient Temp. / 사용 주위온도 : -20 ~ +80℃
Ex Protection / 방폭구조
|
WSD-1 |
Ex db IIC Gb IP66 for Zone 1/2 (가스 1, 2종 장소) |
|
WSD-2 |
Ex db IIC Gb IP66 for Zone 1/2 (가스 1, 2종 장소) |
Material / 재질
|
Body 바디 |
Brass(Ni-Plated)(기본사양) Stainless Steel(주문 제작 사양) |

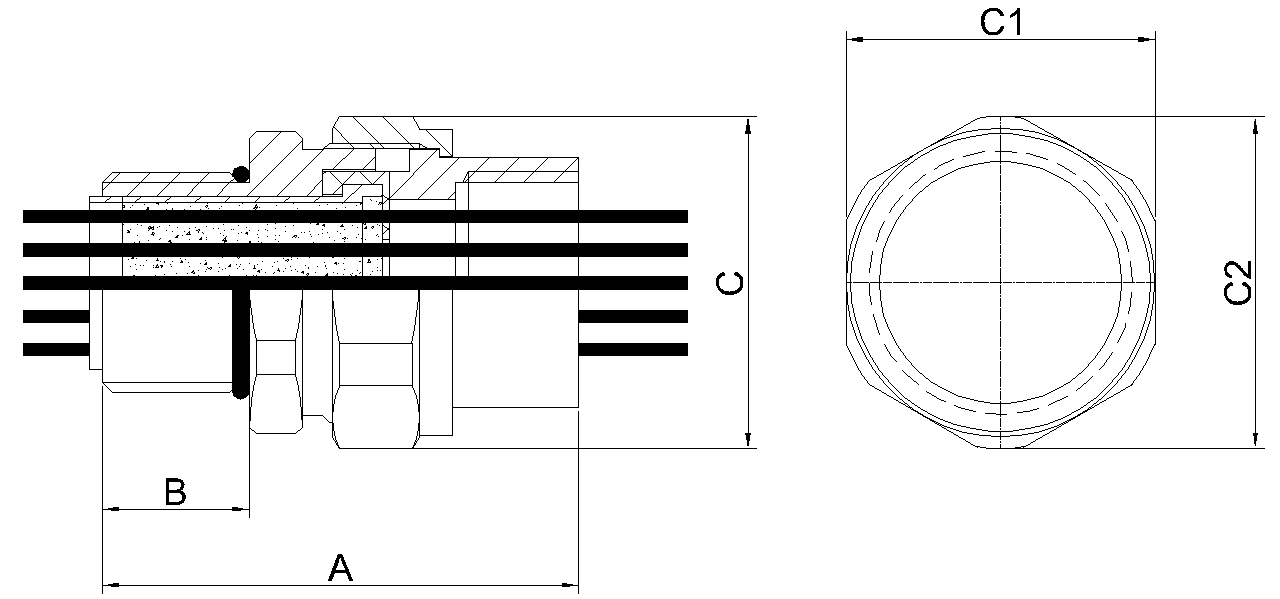

Drawing & Model Dimension / 도면 & 모델별 치수
 |
|
Model 모델 |
Thread 나사산 |
Barrel Cross-Section 통 단면적 |
Dimension / 치수 | |||
| A | B | C1 | C2 | |||
| WSD-1 |
PF 1/2" (16C) |
132.7㎟ |
59.5 | 15 | 34 | 37 |
|
NPT 1/2" (16C) |
59.5 | 15 | ||||
| M20x1.5P | 59.5 | 15 | ||||
|
PF 3/4" (22C) |
254.4㎟ |
60 | 16 | 38 | 41 | |
|
NPT 3/4" (22C) |
60 | 16 | ||||
| M25x1.5P | 60 | 16 | ||||
|
PF 1" (28C) |
452.3㎟ |
66 | 20 | 47 | 50 | |
|
NPT 1" (28C) |
66 | 20 | ||||
| M32x1.5P | 62 | 16 | ||||
| WSD-2 |
PF 1-1/4" (36C) |
804.2㎟ |
73 | 20 | 55 | 58 |
| NPT 1-1/4" (36C) | 73 | 20 | ||||
| M40x1.5P | 69 | 16 | ||||
- 주문 제작 : STS 재질, NPT, Metric 나사산 (최소 주문 수량과 납기 소요시간이 증가할 수 있습니다.)
Model Specification / 모델별 사양
|
Model 모델 |
Thread 나사산 |
Number of Wire by Cross-Section 단면적에 따른 전선 수량 |
|||||
| 1.5㎟ | 2.5㎟ | 4㎟ | 6㎟ | 10㎟ | 16㎟ | ||
| WSD-1 |
PF/NPT 1/2" (16C) M20x1.5P |
5 |
4 | 3 | 2 | 1 | 1 |
|
PF/NPT 3/4" (22C) M25x1.5P |
8 |
6 | 4 | 4 | 2 | 2 | |
|
PF/NPT 1" (28C) M32x1.5P |
16 |
14 | 10 | 8 | 5 | 3 | |
| WSD-2 |
PF/NPT 1-1/4" (36C) M40x1.5P |
24 |
22 | 20 | 16 | 9 | 4 |
- Can use with different cross-section wires in product.
- 서로 다른 단면적의 전선을 사용할 수 있습니다.
- Percentage of (Sum of Wire cross-section / Barrel cross-section) must less than 40%.
- 컴파운드 충진 통 단면적 대비 전선의 단면적 합산 비율은 40%를 초과하지 않아야 합니다.
Applicable Number of product by Compound Amount
컴파운드 1SET 당 적용가능한 실링디바이스 수량
|
Model 모델 |
Thread 나사산 |
Applicable Number of product by Compound Amount 컴파운드 1SET 당 적용가능한 실링디바이스 수량 |
|
| Epoxy (per 50ml) | Putty (per 180mm, 114g) | ||
| WSD-1 |
PF/NPT 1/2" (16C) M20x1.5P |
7EA | 16EA |
|
PF/NPT 3/4" (22C) M25x1.5P |
5EA | 8EA | |
|
PF/NPT 1" (28C) M32x1.5P |
2EA | 4EA | |
| WSD-2 |
PF/NPT 1-1/4" (36C) M40x1.5P |
1EA | 2EA |
- Required Compound Amount may increase or decrease by Number of using wires.
- 컴파운드 요구량은 전선 수량에 따라 증가 또는 감소할 수 있습니다.
